RV1106 आईपी क्यामेरा 38 बोर्ड

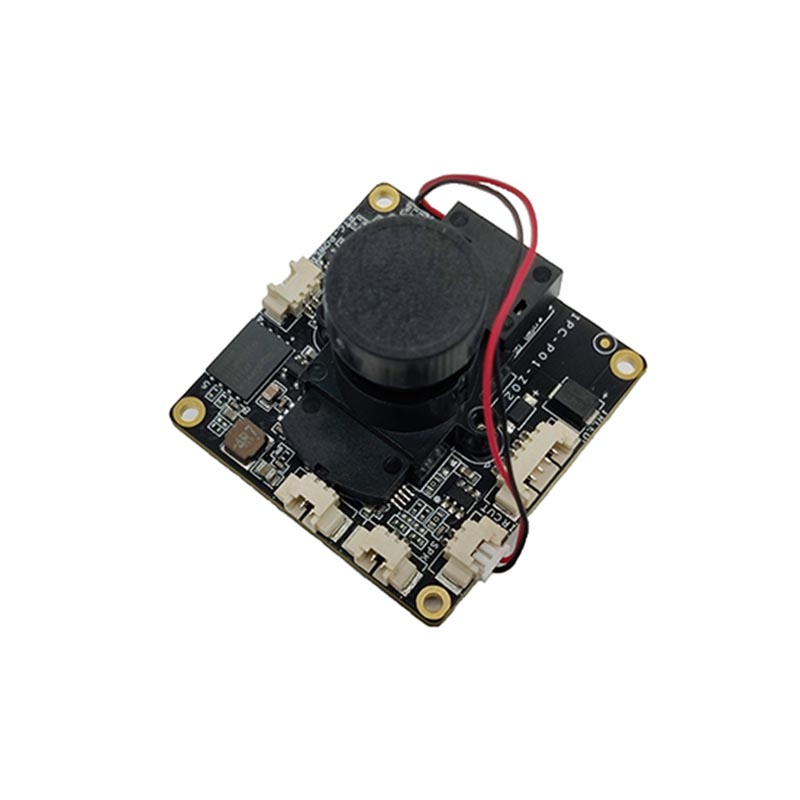

TC-RV1106 आईपी क्यामेरा 38 बोर्ड, रकचिप अर्धचालक RV1106 मिडिया प्रोसेसिंग चिप आईपी क्यामेराको विकासमा आधारित छ, यसको चिप 38mm एकीकृत मदरबोर्ड हो, बोर्डले लेन्स, सेन्सर, मुख्य चिप समावेश गर्दछ, ग्राहकहरूलाई RV1106 आईपी क्यामेरा उत्पादनहरू छिटो निगरानी गर्न मद्दत गर्न सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

मुख्य नियन्त्रण चिप को छ कोर प्राविधिक लाभ

1. बिल्ट-इन स्व-विकसित 4th जेनरेशन NPU, 0.5TOPs सम्म कम्प्युटिङ पावर

RV1106 र RV1103 ले Cortex-A7 CPU र उच्च-प्रदर्शन MCU, रकचिपद्वारा निर्मित चौथो पुस्ताको NPU आत्म-विकसित, उच्च सञ्चालन सटीक छ र int4, in8 र int16 को मिश्रित परिमाणीकरणलाई समर्थन गर्दछ, जसमा int8 कम्प्युटिङ पावर 05 छ। TOPs र int4 कम्प्युटिङ पावर 1.0TOPs पुग्न सक्छ।

2. बिल्ट-इन आत्म-विकसित तेस्रो-पुस्ताको ISP3.2 छवि प्रशोधन प्रविधिहरूको विविधतालाई समर्थन गर्न

RV1106 र RV1103 ले Rockchip द्वारा विकसित तेस्रो जेनरेशन ISP3.2 लाई अपनाउँछ, जसले क्रमशः 5 मिलियन र 4 मिलियन पिक्सेललाई समर्थन गर्दछ, र HDR, WDR, बहु-चरण आवाज घटाउने, र यस्तै विभिन्न छवि वृद्धि र सुधार एल्गोरिदमहरूलाई समर्थन गर्दछ। सबै प्रकारका जटिल प्रकाश दृश्यहरूमा, कालो प्रकाश फुल कलर र ब्याकलाइट बलियो प्रकाश शूटिंगको प्रभाव देखिन्छ।

RV1106 र RV1103 ले 2-3 MIPI/DVP इनपुटहरूलाई समर्थन गर्न सक्छ, जुन किफायती दूरबीन दृष्टि उत्पादनहरूको लागि रुचाइएको योजना हो।

3. बलियो कोडिङ क्षमता, उच्च फ्रेम दर, कम बिट दर, सानो पदचिह्न

भिडियो इन्कोडिङको सन्दर्भमा, Rockchip RV1106, र RV1103 मा सुपर एन्कोडिङ कार्यसम्पादन, बुद्धिमानी इन्कोडिङलाई समर्थन गर्ने र दृश्य अनुसार अनुकूल रूपमा कोड स्ट्रिम बचत गर्ने, परम्परागत CBR मोडको तुलनामा कोड दरको ५०% भन्दा बढी बचत गर्ने, जसले गर्दा सुटिङ तस्वीर दुवै उच्च परिभाषा र आकार मा सानो छ, भण्डारण ठाउँ दोब्बर। यसले एन्कोडिङ गुणस्तरलाई थप सुधार गर्न फ्रेम स्किप सन्दर्भ, अनुकूलन क्वान्टाइजेशन म्याट्रिक्स, व्यक्तिपरक कारकहरू, आदि जस्ता रिच एन्कोडिङ प्रकार्यहरूलाई पनि समर्थन गर्दछ।

4. बुद्धिमान अडियो र ध्वनि रेकर्डिङ स्पष्ट छन्

अडियो प्रशोधनको सन्दर्भमा, Rockchip RV1106, र RV1103 ले बौद्धिक अडियो समाधानहरू अपनाउने, प्रतिध्वनि रद्द गर्ने, आवाजको आवाज घटाउने, रोइ पत्ता लगाउने, असामान्य ध्वनि पत्ता लगाउने, इत्यादिलाई समर्थन गर्दछ, उच्च परिभाषा आवाजलाई समर्थन गर्दछ, ध्वनि सङ्कलन बढाउँछ, र लामो दूरीको ध्वनि। प्रगति गर्नु।

5. छिटो स्टार्टअप क्षणिक प्रतिक्रिया, उच्च प्रदर्शन, र कम पावर खपत

RV1106 र RV1103 बिल्ट-इन RISC-V MCU संग डिजाइन गरिएको छ, जसले कम-शक्तिको द्रुत स्टार्टअपलाई समर्थन गर्दछ, 250ms द्रुत स्न्यापसट समर्थन गर्दछ, र एआई मोडेल लाइब्रेरीलाई एकै समयमा लोड गर्दछ, जसले अनुहार पहिचान "1 सेकेन्ड भित्र" महसुस गर्न सक्छ।

6. उच्च एकीकरण

RV1106 र RV1103 मा बिल्ट-इन अडियो कोडेक, MAC PHY, RTC, आदि छ, र QFN प्याकेजलाई DDR र BGA प्याकेजहरू बिल्ट-इन DDR बिना नै प्रदान गर्दछ।

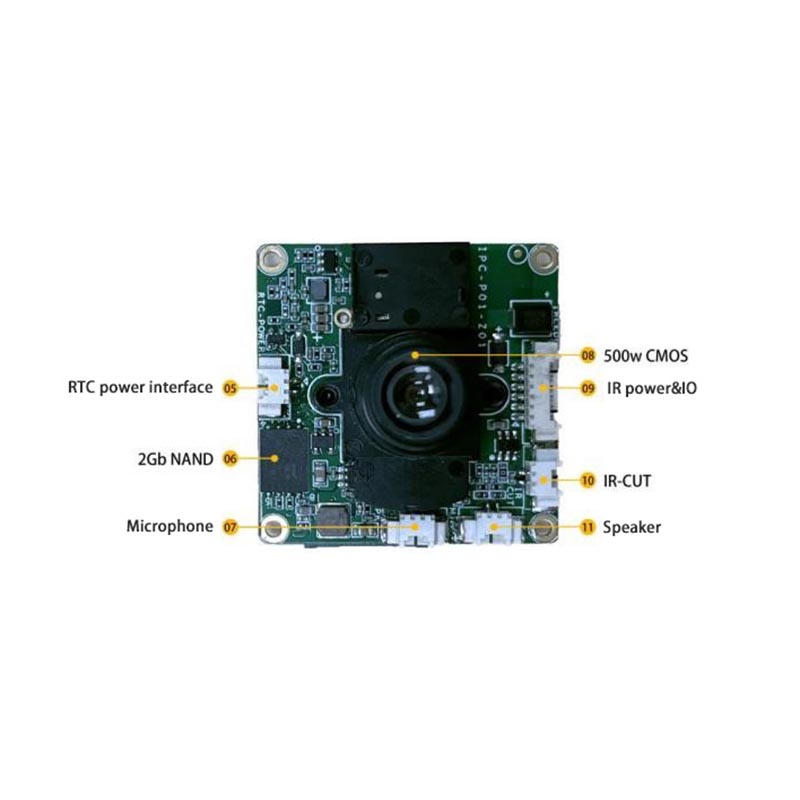

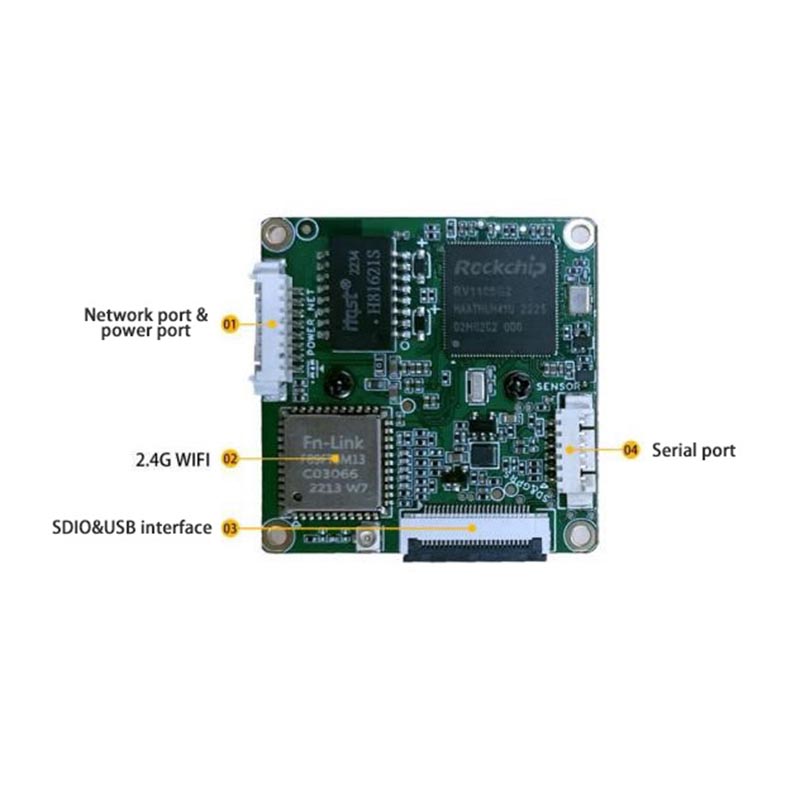

सि.पी. यु	RV1106, Cortex A7 + MCU
RAM	1Gb~2Gb DDR3L मा निर्मित
रोम	2Gb NAND Flashï¼¼ समर्थन न फ्ल्यास
NPU	RV1106 मा 0.5TOPS छ, RKNN AI फ्रेमवर्कलाई समर्थन गर्दछ, जसले सामान्य AI फ्रेमवर्क मोडेलहरू जस्तै (Caffe, darknet, Mxnet, ONYX, PyTorch, TensorFlow, TFlite) र एल्गोरिथ्मको रूपान्तरण महसुस गर्न सक्छ।
सेन्सर	5 मिलियन पिक्सेल SC530AI Sensorï¼¼ मोनोकुलर क्यामेरा
CSI	4 लेन MIPI CSIï¼¼ समर्थन 500 मिलियन पिक्सेल @ 25fpsï¼¼ 3 सेन्सर पहुँच सम्म समर्थन
DSI	NA
WIFI	SDIO WIFIï¼¼IEEE 802.11b/g/n
4G	USB 4G मोड्युल ¼¼ समर्थन CAT4ï¼¼CAT1 मुख्य स्ट्रिम मोड्युलहरू
नेट पोर्ट	अनुकूलन 10/100Mbps 100M, समर्थन MDIX प्रकार्य
USB	OTG2.0 X1
MIC	एनालग Omnidirectional MIC
SPK	स्वतन्त्र बाह्य अडियो कोडर, पिकअप र स्पिक, 3W पावर एम्पलीफायरको साथ, कुनै समर्थन लाइन बाहिर छैन
फोटोसेन्सिटिभ	ऐच्छिक (ISP रात सेन्सिङ प्रकार्य)।
प्रकाश भर्नुहोस्	विस्तारयोग्य एलईडी फिल लाइट प्यानल, सेतो प्रकाश/आईआर फिल लाइट समर्थन गर्नुहोस्
रिसेट गर्नुहोस्	पोर्टले रिसेट सिग्नल निकाल्दैन
ISP	तेस्रो पुस्ता ISPï¼5M30 2F HDR/3NDR/WDR/BLC/DPCC/PDAF/LSC
कोडर	H.264/265 5M30FPSï¼¼¼5M@60FPS JPEG स्न्यापशट¼¼छ बिट दर नियन्त्रण मोडहरू (CBR, VBR, FIXQP, AVBR, QPMAP, र CVBR)
प्रणाली समर्थन	लिनक्स (छिटो सुरु गर्न समर्थन गर्नुहोस्, पहिलो मान्य फ्रेम रेन्डरिङ समय <150ms)।
सञ्चालन तापमान	-20â~70â
सञ्चालन प्लेटफर्म	MCUãARMãWindowsãLinuxãAndroid
