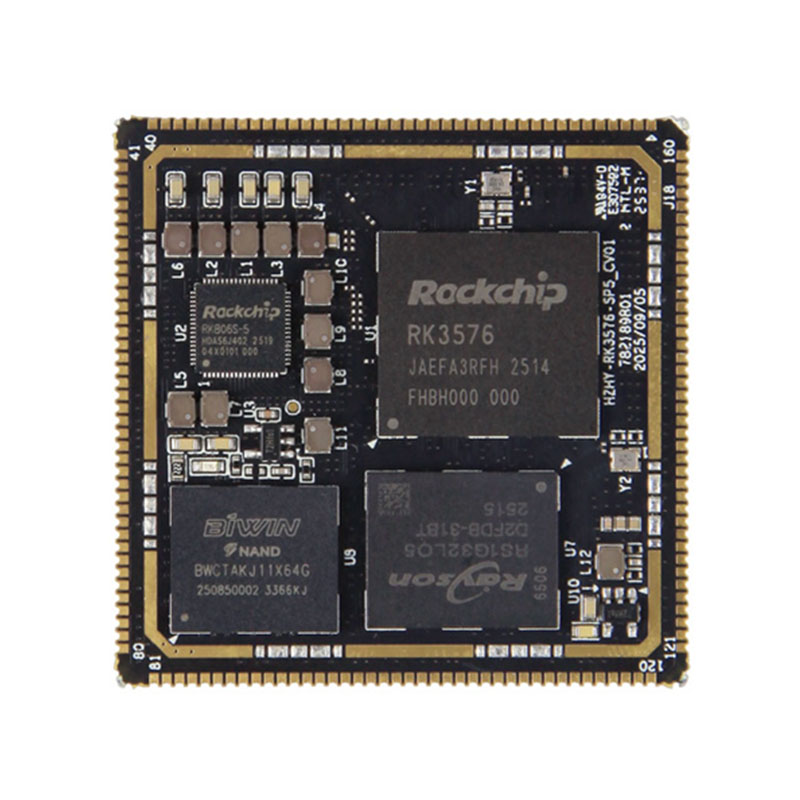

रकचिप RK3576 SOM

RK3576 SOM को कोरमा शक्तिशाली अक्टा-कोर CPU कन्फिगरेसन छ, जसमा 2.2GHz मा चार Cortex-A72 कोर र 1.8GHz मा चार Cortex-A53 कोरहरू छन्। यो ठूलो। LITTLE विषम वास्तुकलाले जटिल बहु-कार्यका लागि उत्कृष्ट कार्यसम्पादन सुनिश्चित गर्दै, विस्तारित सञ्चालनका लागि पावर दक्षतालाई अनुकूलन गर्दै बुद्धिमानी लोड सन्तुलनलाई सक्षम बनाउँछ — कडा ऊर्जा आवश्यकताहरू भएका औद्योगिक वातावरणका लागि महत्वपूर्ण।

6TOPS@INT8 NPU संग सुसज्जित, RK3576 SOM अन-डिभाइस AI अनुमान मा उत्कृष्ट छ। यसले INT4, INT8, र FP16 लगायत मिश्रित-परिशुद्धता अपरेशनहरूलाई समर्थन गर्दछ, र TensorFlow र PyTorch जस्ता मुख्यधाराको गहिरो शिक्षा फ्रेमवर्कहरूसँग पूर्ण रूपमा उपयुक्त छ। यसले विकासकर्ताहरूलाई क्लाउड कम्प्युटिङमा भर नपर्ने, विलम्बता घटाउने र डाटा गोपनीयता बढाउने बिना कम्प्युटर भिजन, स्पीच रिकग्निसन र एज एनालिटिक्स जस्ता एआई एपहरू प्रयोग गर्न अनुमति दिन्छ।

एकीकृत Mali‑G52 MC3 GPU ले SOM को मल्टिमिडिया र ग्राफिक्स क्षमताहरू थप बढाउँछ। OpenGL ES 3.2 र Vulkan 1.2 जस्ता उद्योग मापदण्डहरूलाई समर्थन गर्दै, यसले सहज 3D रेन्डरिङ, उच्च-परिभाषा भिडियो प्रशोधन, र उन्नत UI भिजुअलाइजेसनलाई सक्षम बनाउँछ—औद्योगिक HMI, डिजिटल साइनेज, र बुद्धिमानी निगरानी प्रणाली जस्ता अनुप्रयोगहरूको लागि उपयुक्त।

औद्योगिक-ग्रेड समाधानको रूपमा, RK3576 SOM औद्योगिक वातावरणको कठोर मागहरू पूरा गर्न इन्जिनियर गरिएको छ, कठोर परिस्थितिहरूमा पनि स्थिर सञ्चालन सुनिश्चित गर्दै। हामी अनुकूलन इन्टरफेस कन्फिगरेसनहरू, मेमोरी विकल्पहरू, र सफ्टवेयर अप्टिमाइजेसन सहित तपाईंको विशेष परियोजना आवश्यकताहरू अनुरूप लचिलो OEM र ODM अनुकूलन सेवाहरू प्रस्ताव गर्दछौं। तपाईंलाई मानक RK3576 कोर बोर्ड वा पूर्ण रूपमा अनुकूलित इम्बेडेड बोर्ड चाहिन्छ, हाम्रो समाधानले तपाईंको उत्पादन विकास चक्रलाई गति दिन्छ र समय-देखि-बजार घटाउँछ।

औद्योगिक-ग्रेड स्थायित्व, शक्तिशाली AI कम्प्युटिङ, र बहुमुखी अनुकूलन संयोजन गर्ने भरपर्दो, उच्च-प्रदर्शन इम्बेडेड प्लेटफर्मको लागि Rockchip RK3576 SOM छनोट गर्नुहोस्—तपाईँको बौद्धिक किनारा अनुप्रयोगहरूको लागि नयाँ सम्भावनाहरू अनलक गर्दै।

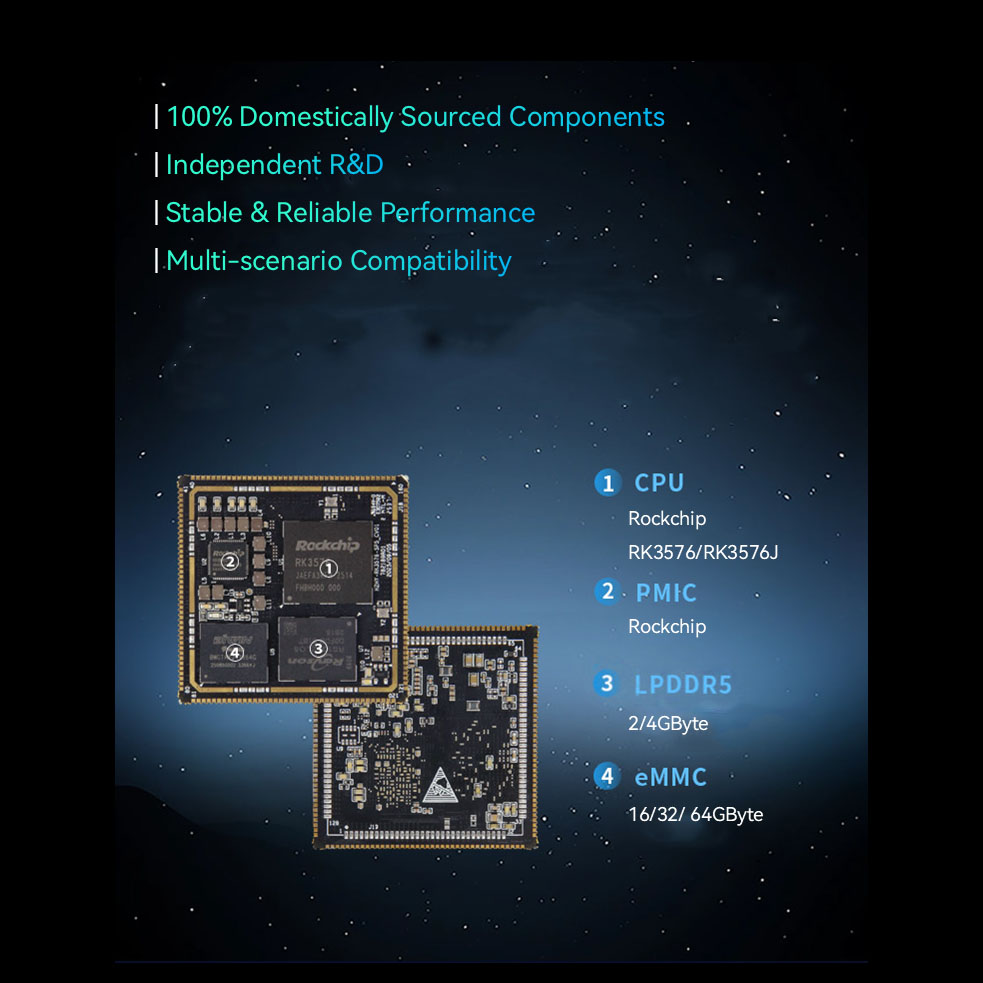

RK3576 SOM हार्डवेयर निर्दिष्टीकरण

● CPU: Quad-core Cortex-A72 प्रोसेसर + Quad-core Cortex-A53 प्रोसेसर

● घडीको गति: 2.2GHz

● मेमोरी: 2/4GB LPDDR5 (क्षमता खरिद गरिएको संस्करणमा निर्भर हुन्छ)

● EMMC: 32/64GB eMMC (क्षमता खरिद गरिएको संस्करणको आधारमा भिन्न हुन्छ)

● मल्टिमिडिया प्रशोधन: 4K@120fps H.265, VP9, ​​AVS2, र AV1 डिकोडरहरूलाई समर्थन गर्दछ; समर्थन गर्दछ 4K@60fps H.264 डिकोडर; समर्थन गर्दछ 4K@60fps H.264 र H.265 एन्कोडरहरू, उच्च-गुणस्तर JPEG इन्कोडर/डिकोडर

● ग्राफिक्स प्रोसेसर: ARM Mali-G52-MC3

● NPU: बिल्ट-इन स्वतन्त्र NPU, 6 TOPS कम्प्युटिङ पावर @INT8

● आयामहरू: ४५ मिमी x ४५ मिमी

● इन्टरफेस: स्ट्याम्प-होल इन्टरफेस, 288 पिन

● तापमान: -40°C~+85°C / 0°C~+70°C

● सञ्चालन भोल्टेज: 5V

● अपरेटिङ सिस्टम: Linux, Ubuntu

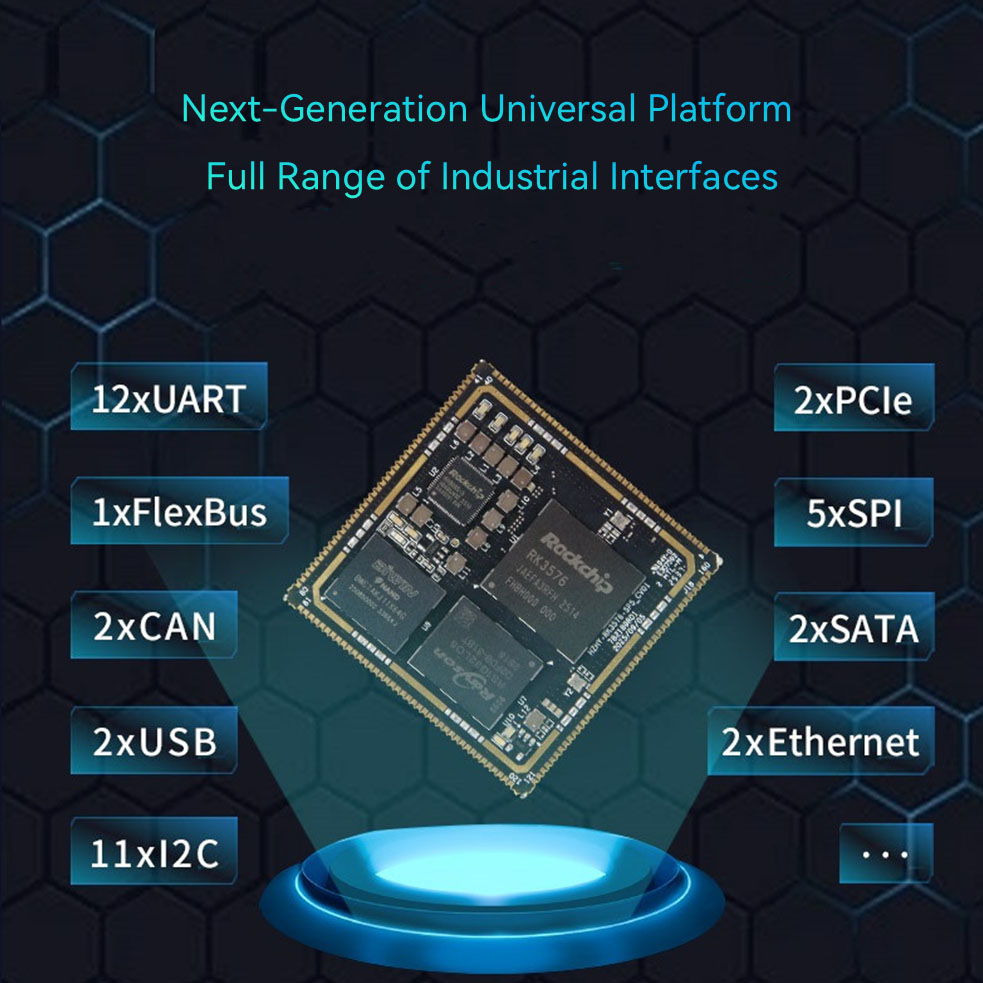

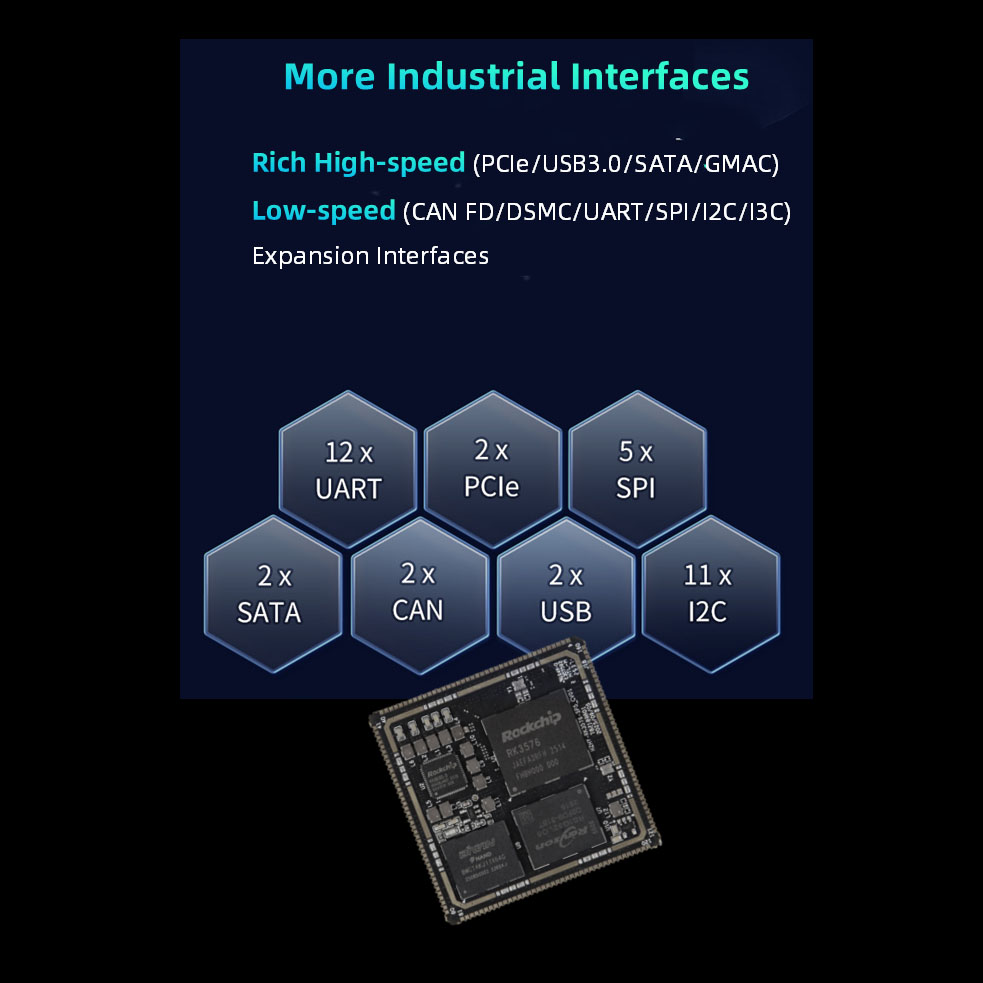

RK3576 SOM कार्यात्मक प्यारामिटरहरू

● SDMMC (≤2 च्यानलहरू): SDI03.0 प्रोटोकल र MMCV4.51 प्रोटोकल समर्थन गर्दछ। 4-तार डाटा बस चौडाइ; 200MHz को अधिकतम गति संग, SDR104 मोड समर्थन गर्दछ। नोट: केवल SDMMC0 ले प्रणाली बुटलाई समर्थन गर्दछ, र SD कार्ड प्रकार्यमा पूर्वनिर्धारित हुन्छ;

EMMC/UFS खाली हुँदा SD कार्ड मार्फत फर्मवेयर अपग्रेड समर्थन गर्दछ, र EMMC/UFS बुट पछि SD कार्ड मार्फत EMMC/UFS को फर्मवेयर अपग्रेडलाई समर्थन गर्दछ; SDMMC0 ले परिधीय र वास्तविक अपरेटिङ मोड अनुसार VCCIO_SD_S0 लाई 1.8V वा 3.3V आउटपुट कन्फिगर गर्दछ; SDMMC1 3.3V छ; केही पिन स्रोतहरू मल्टिप्लेक्स छन्।

● SARADC (≤7 च्यानलहरू): SARADC रिजोल्युसन 12-बिट हो, गति 1MS/s, इनपुट भोल्टेज दायरा 0 ~ 1.8V हो; नोट: SARADC_VINO_BOOT SYSTEMBOOT बुट अनुक्रम सेट गर्न समर्पित छ र अन्य प्रकार्यहरूको लागि प्रयोग गर्न सकिँदैन; SARADC_VIN1 मुख्य मान इनपुट नमूना पोर्टको रूपमा पूर्वनिर्धारित छ, र रिकभरी मोड बटनको रूपमा मल्टिप्लेक्स गरिएको छ (परिमार्जन योग्य छैन);

SARADC_VIN2 बोर्ड हार्डवेयर ID हो, बाहिर ल्याइएको छैन; SARADC_VIN3 अडियो पत्ता लगाउनको लागि मल्टिप्लेक्स गरिएको छ;

SARADC_VIN4 ~ 7 सीधा प्रयोग गर्न सकिन्छ।

● USB (≤2 च्यानलहरू): नोट: USB2_OTG0 RK3576 को लागि पूर्वनिर्धारित फर्मवेयर बर्निङ पोर्ट हो, कृपया अनुप्रयोगमा यो इन्टरफेस रिजर्भ गर्न निश्चित हुनुहोस्; USB3 र USB2.0 OTG ले यन्त्र वा HOST को रूपमा एकैसाथ काम गर्न सक्छ; USB3 OTG0 को SS सिग्नल (5Gbps) DP1.4 सँग मल्टिप्लेक्स गरिएको छ; USB3 OTG1 को SS सिग्नल (5Gbps) PCIE1 वा SATA1 सँग मल्टिप्लेक्स गरिएको छ, र PCIE वा SATA प्रकार्यमा सेट गर्दा USB प्रकार्य प्रयोग गर्न सकिँदैन;

● SATA (≤2 च्यानलहरू): SATA PM प्रकार्यलाई समर्थन गर्दछ, प्रत्येक पोर्टले 5 उपकरणहरूलाई समर्थन गर्न सक्छ; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s समर्थन गर्दछ; eSATA लाई समर्थन गर्दछ।

नोट: SATA0 र PCIe0 नियन्त्रकहरू मल्टिप्लेक्स छन्; SATA1 र PCIe1 वा USB3_OTG1 नियन्त्रकहरू मल्टिप्लेक्स गरिएका छन्;

● PCIe (≤2 च्यानलहरू): 2 PCIe 2.1 नियन्त्रकहरू, दुबै मात्र RC मोडलाई समर्थन गर्छन्;

नोट: PCIe0 र SATA0 नियन्त्रकहरू मल्टिप्लेक्स छन्; PCIe1 र SATA1 वा USB3_OTG1 नियन्त्रकहरू मल्टिप्लेक्स गरिएका छन्;

● MIPI DPHY CSI RX (≤2 च्यानलहरू): 2 MIPI DPHY CSI RX पोर्टहरू, 2/4-लेन MIPI-CSI मोडलाई समर्थन गर्दै;

नोट: २-लेन + २-लेन मोडमा विभाजन हाल समर्थित छैन; अधिकतम 2 क्यामेरा जडान गर्न सकिन्छ;

● MIPI DCPHY CSI RX (≤1 च्यानल): 1 MIPI DCPHY CSI RX पोर्ट, 1/2/4-लेन MIPI-DPHY मोड वा 0/1/2 Trio MIPI-CPHY मोड समर्थन गर्दै;

● नोट: २-लेन + २-लेन मोडमा विभाजन गर्न समर्थित छैन; MIPI DCPHY कम्बो PHY को TX र RX लाई DPHY TX र DPHY RX मोडहरू, वा CPHY TX र CPHY RX मोडहरूको रूपमा एकै साथ मात्र कन्फिगर गर्न सकिन्छ। CIF (≤1 च्यानल): 1 च्यानल अधिकतम 16-बिट DVP इन्टरफेस, 8/10/12/16-बिट समर्थन गर्दछ;

नोट: 3.3V इन्टरफेस, केहि पिन स्रोतहरू साझा छन्;

● HDMI TX (≤1 च्यानल): HDMI 2.1 सम्म समर्थन गर्दछ, 4K@120Hz को लागि अधिकतम समर्थन, HDMI FRL मोड समर्थन गर्दछ र HDMI TMDS मोडसँग ब्याकवर्ड मिल्दो छ;

नोट: eDP नियन्त्रकसँग साझेदारी गरिएको;

● eDP (≤1 च्यानल): eDP 3.1 सम्म समर्थन गर्दछ, 4K@60Hz को लागि अधिकतम समर्थन, 1/2/4 लेन मोडहरू समर्थन गर्दछ, स्वैप समर्थन गर्दैन; नोट: eDP नियन्त्रकसँग साझेदारी गरिएको;

● MIPI DCPHYCSI TX (≤1 च्यानल): 1 MIPI DCPHYCSI RX पोर्ट, 1/2/3/4 Lanes MIPI-DPHY मोड वा 0/1/2 Trio MIPI-CPHY मोड समर्थन गर्दछ;

● नोट: 2Lane+2Lane मोडमा विभाजन गर्न समर्थन गर्दैन; MIPI DCPHY कम्बो PHY को TX र RX लाई DPHY TX, DPHY RX मोड, वा CPHY TX, CPHY RX मोडको रूपमा एकै साथ मात्र कन्फिगर गर्न सकिन्छ।

● DP (≤1 च्यानल): eDP 3.1 सम्म समर्थन गर्दछ, 4K@120Hz को लागि अधिकतम समर्थन, 1/2/4 लेन मोडहरू समर्थन गर्दछ, स्वैप समर्थन गर्दछ;

नोट: USB3 OTG0 को SS सिग्नलसँग साझेदारी गरिएको;

● LCD (≤1 च्यानल): 24-बिट RGB मोड, अधिकतम रिजोल्युसन 1920x1080@60Hz समर्थन गर्दछ; 16-बिट BT1120 मोडलाई समर्थन गर्दछ, अधिकतम रिजोल्युसन 1920x1080@60Hz; 8-बिट BT656 मोडलाई समर्थन गर्दछ, अधिकतम रिजोल्युसन 720x576@60Hz; नोट: केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● EBC (≤1 च्यानल): 8-bit/16-bit आउटपुट, ग्रेस्केलको अधिकतम 32 स्तर, अधिकतम रिजोल्युसन 2560x1920@85Hz समर्थन गर्दछ;

नोट: केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● अडियो (≤9 च्यानलहरू): SAI को 5 समूहहरू, मास्टर-स्लेभ मोडलाई समर्थन गर्ने, 8 देखि 32-बिट चौडाइ, र 48kHz सम्म नमूना दरहरू; PDM को 2 समूह, मास्टर मोड, समर्थन 8-च्यानल इनपुट क्षमता, 16 देखि 32-बिट चौडाइ, र 192kHz सम्म नमूना दरहरू; SPDIFTX को 2 समूहहरू; DSM PWMAudio को 1 समूह;

नोट: चार ASRC (एसिन्क्रोनस नमूना दर रूपान्तरण) मोड्युलहरू अडियो डेटा नमूना दर रूपान्तरणको लागि प्रदान गरिएको छ; 1.8V / 3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्;

● इथरनेट (≤२ च्यानलहरू): 10/100/1000Mbps डाटा प्रसारण दरहरूसँग 2 RGMII इन्टरफेसहरूलाई समर्थन गर्दछ।

नोट: 3.3V RGMII/RMII इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

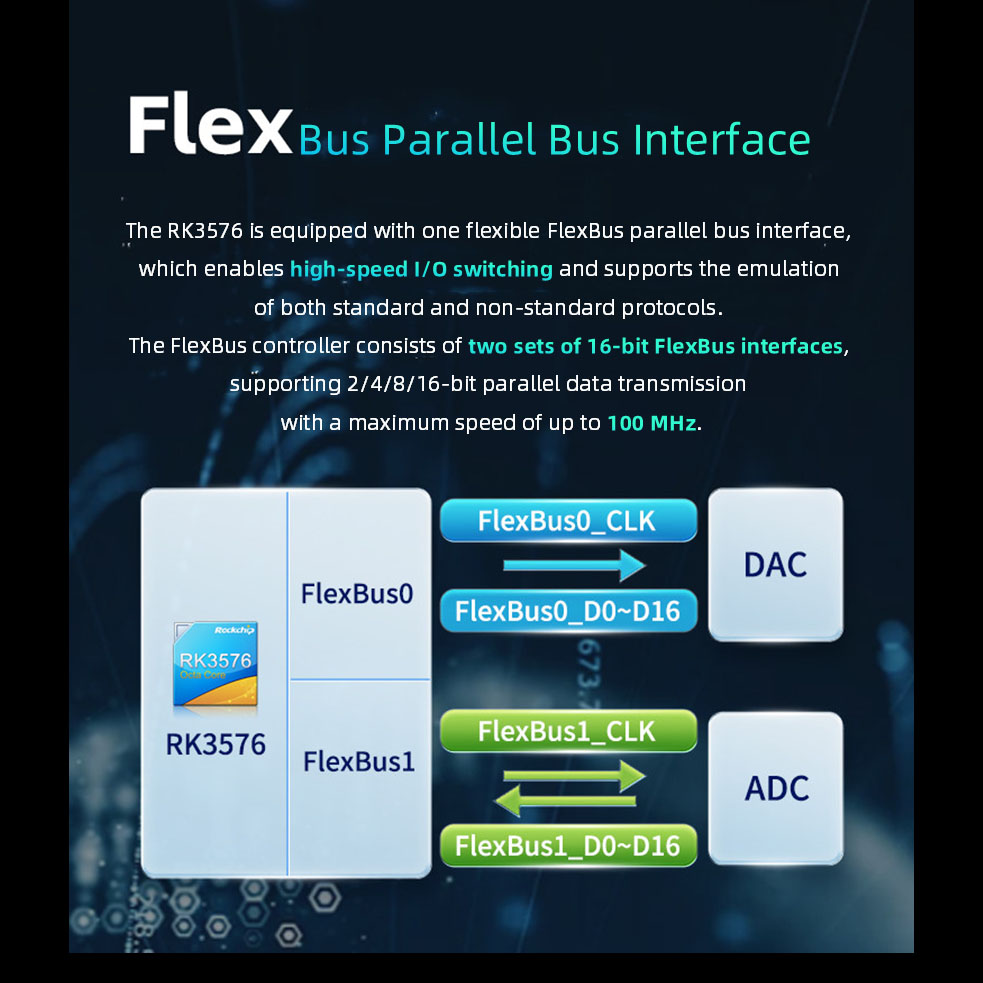

● FlexBus (≤1 च्यानल): एउटा लचिलो समानान्तर बस इन्टरफेसलाई समर्थन गर्दछ - FlexBus इन्टरफेस, जसले उच्च-गति I/O स्विचिङ हासिल गर्न सक्छ, र केही मानक प्रोटोकल वा अनियमित प्रोटोकलहरू अनुकरण गर्न सक्छ। एक विशिष्ट अनुप्रयोग परिदृश्य उच्च-गति 16-बिट ADC र 16-बिट DAC को संयोजन हो।

नोट: 3.3V इन्टरफेस, केही पिन स्रोतहरू साझा छन्।

● DSMC (≤1 च्यानल): डबल डाटा दर सिरियल इन्टरफेस। मुख्यतया PSRAM उपकरण संचार वा LocalBus (जस्तै FPGA) को परिधीय संचार मा प्रयोग गरिन्छ। नोट: 3.3V इन्टरफेस, केही पिन स्रोतहरू साझा छन्।

● UART (≤12 च्यानलहरू): अधिकतम समर्थित बाउड दर 8Mbps हो।

नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● I³C (≤2 च्यानलहरू): 7-बिट र 10-बिट ठेगाना मोडहरूलाई समर्थन गर्दछ, अधिकतम गति 12.5 Mbit/s सम्म, I²C बससँग मिल्दो, अधिकतम 400 Kbit/s गतिको साथ। नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● I²C (≤11 च्यानलहरू): 7-bit र 10-bit ठेगाना मोडहरू समर्थन गर्दछ, अधिकतम गति 400 Kbit/s सम्म।

नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्। SPI (≤5 च्यानलहरू): कन्फिगर योग्य मास्टर/दास मोड। नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● CAN (≤2 च्यानलहरू): CAN-FD लाई समर्थन गर्दछ; 1Mbps समर्थन गर्दछ।

नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

● PWM (≤3 च्यानलहरू): 3 स्वतन्त्र PWM नियन्त्रकहरू, 16 PWM च्यानलहरूलाई समर्थन गर्ने, 32-बिट टाइमर/काउन्टर।

नोट: 1.8V/3.3V इन्टरफेस, केही पिन स्रोतहरू साझेदारी गरिएका छन्।

नोट: केही पिन स्रोतहरू मल्टिप्लेक्स छन्। विवरणहरूको लागि कृपया पिन प्रकार्य तुलना तालिकालाई सन्दर्भ गर्नुहोस्।

नमूना र थप जानकारीको लागि हामीलाई सम्पर्क गर्नुहोस्!

सेवा लाभहरू

न्यूनतम अर्डर: १ इकाई | बल्क आदेश समर्थित | नि:शुल्क SDK | नि:शुल्क प्राविधिक सहयोग | अनुकूलन स्वीकृत

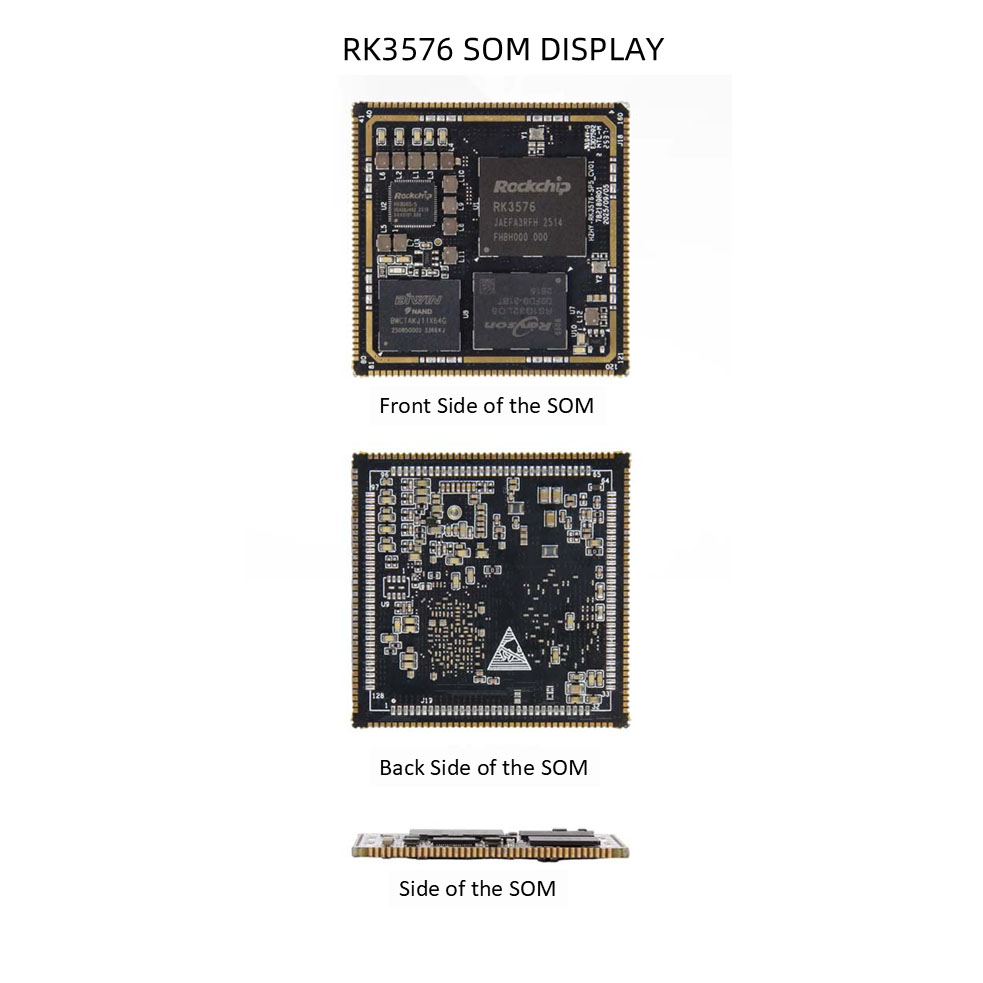

RK3576 SOM विवरणहरू
