RK3568 कोर बोर्ड

RK3568, क्वाड-कोर 64-बिट Cortex-A55 प्रोसेसर, 22nm लिथोग्राफी प्रक्रियाको साथ, 2.0GHz सम्म फ्रिक्वेन्सी छ, जसले ब्याक-एन्ड उपकरणहरूको डेटा प्रशोधनका लागि कुशल र स्थिर प्रदर्शन प्रदान गर्दछ। त्यहाँ विभिन्न भण्डारण विकल्पहरू छन्, जसले ग्राहकहरूलाई उत्पादनहरूको अनुसन्धान र उत्पादनलाई छिटो कार्यान्वयन गर्न अनुमति दिन्छ। यसले 8GB RAM सम्म समर्थन गर्दछ, 32Bit चौडाइ र फ्रिक्वेन्सी 1600MHz सम्म। यसले सबै-डेटा-लिङ्क ECC लाई समर्थन गर्दछ, डाटा सुरक्षित र अधिक विश्वसनीय बनाउँछ, र ठूलो-मेमोरी उत्पादनहरू अनुप्रयोग चलाउने आवश्यकताहरू पूरा गर्दछ। यो डुअल-कोर GPU, उच्च प्रदर्शन VPU र उच्च दक्षता NPU सँग एकीकृत छ। GPU ले OpenGL ES3.2/2.0/1.1, Vulkan1.1 लाई समर्थन गर्दछ। VPU ले 4K 60fps H.265/H.264/VP9 भिडियो डिकोडिङ र 1080P 100fps H.265/ H.264 भिडियो इन्कोडिङ हासिल गर्न सक्छ। NPU ले मुख्यधारा फ्रेमवर्कहरू जस्तै Caffe/TensorFlow को एक-क्लिक स्विचिङ समर्थन गर्दछ।

सोधपुछ पठाउनुहोस् PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण

Thinkcore TC-RK3568 स्ट्याम्प होल विकास बोर्ड विशिष्टता

प्रतिलिपि अधिकार कथन

यस पुस्तिकाको प्रतिलिपि अधिकार Shenzhen Thinkcore Technology Co., Ltd. को हो र सबै अधिकार सुरक्षित छन्। कुनै पनि कम्पनी वा व्यक्तिहरूलाई यस पुस्तिकाको अंश वा सबै निकाल्न अनुमति छैन, र उल्लङ्घन गर्नेहरूलाई कानून अन्तर्गत कारबाही गरिनेछ।

ध्यान:

बिक्रीमा विकास प्लेटफर्मको म्यानुअलहरू समय-समयमा अद्यावधिक गरिनेछ, कृपया वेबसाइट www.think-core.com बाट नवीनतम म्यानुअल डाउनलोड गर्नुहोस् वा हाम्रो कम्पनी बिक्री प्रतिनिधिलाई सम्पर्क गर्नुहोस्, त्यहाँ कुनै थप सूचना हुनेछैन।

रिलीज नोट

संस्करण	मिति	लेखक	विवरण
Rev.01	२०२२-०८-०४		संशोधन

अध्याय 1. TC-RK3568 स्ट्याम्प होल विकास बोर्ड परिचय

TC-RK3568 स्ट्याम्प होल विकास बोर्ड संक्षिप्त

TC-RK3568 स्ट्याम्प होल डेभलपमेन्ट बोर्डले TC-RK3568 स्ट्याम्प होल SOM र क्यारियर बार्ड समावेश गर्दछ।

मोड्युलमा TC-RK3568 स्ट्याम्प होल प्रणाली रकचिप 64-बिट प्रोसेसर RK3568 संग सुसज्जित छ जुन डुअल-कोर GPU र उच्च-कार्यक्षमता NPU संग कन्फिगर गरिएको छ।

RK3568, क्वाड-कोर 64-बिट Cortex-A55 प्रोसेसर, 22nm लिथोग्राफी प्रक्रियाको साथ, 2.0GHz सम्म फ्रिक्वेन्सी छ, जसले ब्याक-एन्ड उपकरणहरूको डेटा प्रशोधनका लागि कुशल र स्थिर प्रदर्शन प्रदान गर्दछ। त्यहाँ विभिन्न भण्डारण विकल्पहरू छन्, जसले ग्राहकहरूलाई उत्पादनहरूको अनुसन्धान र उत्पादनलाई द्रुत रूपमा कार्यान्वयन गर्न अनुमति दिन्छ। यसले 8GB RAM सम्म समर्थन गर्दछ, 32Bit चौडाइ र फ्रिक्वेन्सी 1600MHz सम्म। यसले सबै-डेटा-लिङ्क ECC लाई समर्थन गर्दछ, डाटा सुरक्षित र अधिक भरपर्दो बनाउँछ, र ठूलो-मेमोरी उत्पादनहरू अनुप्रयोग चलाउने आवश्यकताहरू पूरा गर्दछ। यो डुअल-कोर GPU, उच्च प्रदर्शन VPU र उच्च दक्षता NPU सँग एकीकृत छ। GPU ले OpenGL ES3.2/2.0/1.1, Vulkan1.1 लाई समर्थन गर्दछ। VPU ले 4K 60fps H.265/H.264/VP9 भिडियो डिकोडिङ र 1080P 100fps H.265/ H.264 भिडियो इन्कोडिङ हासिल गर्न सक्छ। NPU ले मुख्यधारा फ्रेमवर्कहरू जस्तै Caffe/TensorFlow को एक-क्लिक स्विचिङ समर्थन गर्दछ।

MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP भिडियो इन्टरफेसहरूको साथ, यसले फरक प्रदर्शनको साथ तीनवटा स्क्रिन आउटपुट समर्थन गर्न सक्छ। बिल्ट-इन 8M ISP ले डुअल क्यामेरा र HDR लाई समर्थन गर्दछ। भिडियो इनपुट इन्टरफेस एक बाह्य क्यामेरा वा धेरै क्यामेरा जडान गर्न सकिन्छ। यो दोहोरो अनुकूली RJ45 Gigabit इथरनेट पोर्टहरू संग सुसज्जित छ, जसको माध्यमबाट आन्तरिक र बाह्य नेटवर्क डाटा पहुँच र प्रसारण गर्न सकिन्छ, नेटवर्क प्रसारण दक्षता सुधार गर्न, र NVR र औद्योगिक गेटवे जस्ता बहु नेटवर्क पोर्टहरूसँग उत्पादनहरूको आवश्यकताहरू पूरा गर्न सकिन्छ।

क्यारियर बोर्डले धेरै इन्टरफेसहरू समावेश गर्दछ, जस्तै 4G LTE पोर्ट, USB3.0, USB2.0, PCIE, डुअल इथरनेट, WIFI, ब्लुटुथ, अडियो इनपुट र आउटपुट, HDMI आउट, MIPI DSI डिस्प्ले, eDP डिस्प्ले, LVDS डिस्प्ले, MIPI CSI। क्यामेरा, TF कार्ड स्लट, RS485, RS232, TTL, CAN, पावर आउट, SATA, आदि।

Android 11, Ubuntu 18.04 OS, Debian OS र Linux Buildroot समर्थित छन्। स्थिर र भरपर्दो अपरेशनले उत्पादन अनुसन्धान र उत्पादनको लागि सुरक्षित र स्थिर प्रणाली वातावरण प्रदान गर्दछ।

एक पूर्ण SDK, विकास कागजातहरू, उदाहरणहरू, टेक्नोलोजी कागजातहरू, ट्यूटोरियलहरू र अन्य स्रोतहरू प्रयोगकर्ताहरूलाई थप अनुकूलन गर्न प्रदान गरिन्छ।

TC-RK3568 स्ट्याम्प होल विकास बोर्ड सुविधाहरू:

साइज: 150mm x 110mm।

रिच इन्टरफेस, सीधा उत्पादन को पूरा सुविधा को लागी विभिन्न बुद्धिमान उत्पादनहरु मा प्रयोग गर्न सकिन्छ।

Android 11.0, Ubuntu 18.04 OS, Debian OS र Linux Buildroot समर्थित छन्।

आवेदन

यो बोर्ड स्मार्ट NVRs, क्लाउड टर्मिनल, IoT गेटवे, औद्योगिक नियन्त्रण, किनारा कम्प्युटिङ, अनुहार पहिचान गेट्स, NASs, वाहन केन्द्र कन्सोल, आदि मा व्यापक रूपमा प्रयोग गर्न सकिन्छ।

विशेषता प्यारामिटर

निर्दिष्टीकरणहरू
सि.पी. यु	RockChip RK3568, Quad-core 64-bit Cortex-A55, 22nm लिथोग्राफी प्रक्रिया, 2.0GHz सम्म फ्रिक्वेन्सी
GPU	ARM G52 2EE OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 लाई समर्थन गर्दछ इम्बेडेड उच्च प्रदर्शन 2D एक्सेलेरेशन हार्डवेयर
NPU	0.8Tops@INT8, एकीकृत उच्च प्रदर्शन एआई एक्सेलेरेटर RKNN NPU Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet को एक-क्लिक स्विचिंग समर्थन गर्दछ
VPU	4K 60fps H.265/H.264/VP9 भिडियो डिकोडिङलाई समर्थन गर्दछ 1080P 100fps H.265/H.264 भिडियो इन्कोडिङलाई समर्थन गर्दछ 8M ISP लाई समर्थन गर्दछ, HDR लाई समर्थन गर्दछ
RAM	2GB/4GB/8GB
भण्डारण	8GB/16GB/32GB/64GB/128GB eMMC SATA 3.0 x 1 लाई समर्थन गर्दछ (2.5â SSD/HDD सँग विस्तार गर्नुहोस्) TF-Card Slot x1 लाई समर्थन गर्दछ (TF कार्डको साथ विस्तार गर्नुहोस्)
प्रणाली ओएस	Android11/Linux Buildroot/Ubuntu/Debian

हार्डवेयर सुविधाहरू
प्रदर्शन	1 * HDMI2.0, 4K@60fps आउटपुट समर्थन गर्दछ 1 * MIPI DSI, 19201080@60fps आउटपुट समर्थन गर्दछ 1 LVDS, 19201080@60fps आउटपुट समर्थन गर्दछ 1 eDP1.3, समर्थन गर्दछ 2560x1600@60fps आउटपुट
इथरनेट	डुअल गिगाबिट इथरनेट पोर्टहरू समर्थन गर्दछ (1000 एमबीपीएस)
Wifi	Mini PCIe 4G LTE जडान गर्न WiFi 6 (802.11 AX) लाई समर्थन गर्दछ BT5.0 लाई समर्थन गर्दछ
PCIE3.0	PCE3.0 इन्टरफेस समर्थन गर्दछ
अडियो	1 * HDMI अडियो आउटपुट 1 * स्पिकर आउटपुट 1 * इयरफोन आउटपुट 1 * माइक्रोफोन अनबोर्ड अडियो इनपुट
क्यामेरा	1-च्यानल MIPI-CSI क्यामेरा इन्टरफेस समर्थन गर्दछ HDR लाई समर्थन गर्दछ, छवि ब्याकलाइट वा बलियो प्रकाश अवस्थाहरूमा स्पष्ट रहन्छ
USB	1 * USB3.0 होस्ट, 4* USB 2.0 होस्ट, 1 * USB3.0 OTG
SATA	1 * SATA, 6.0Gb/s
सिरियल	1 * TTL, 2 * RS232, 1 * RS485
CAN	समर्थन CAN2.0B, समर्थन 1Mbps, 8Mbps
TF कार्ड	1 * TF कार्ड स्लट
अरू	GPIO र ADC
साइज	150mm * 110mm


इनपुट भोल्टेज	12V/3A
भण्डारण तापमान	-30~80â
सञ्चालन तापमान	-20~60â
भण्डारण आर्द्रता	१०%~८०%

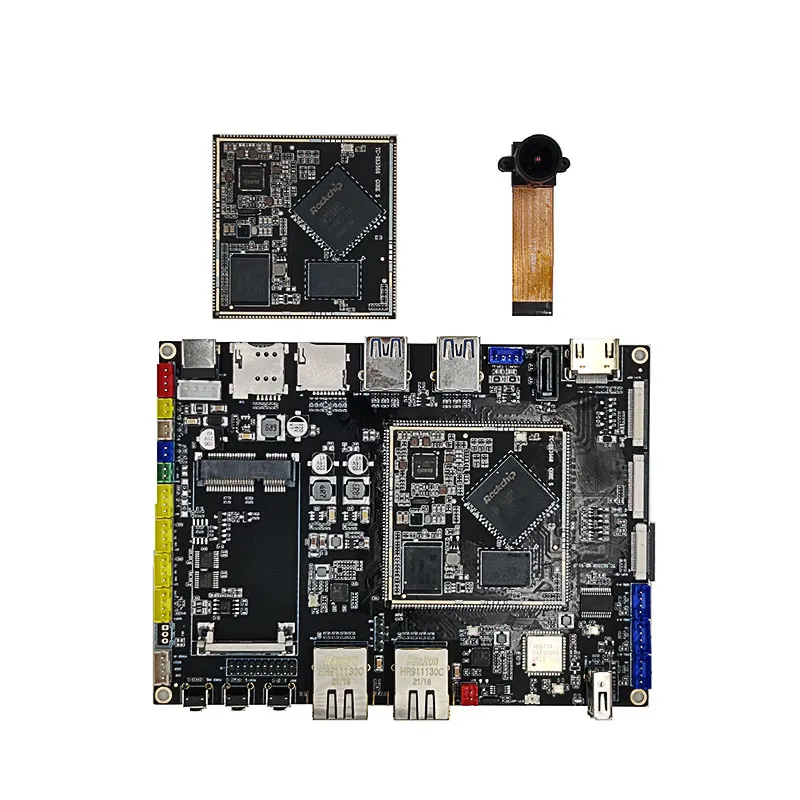

SOM उपस्थिति

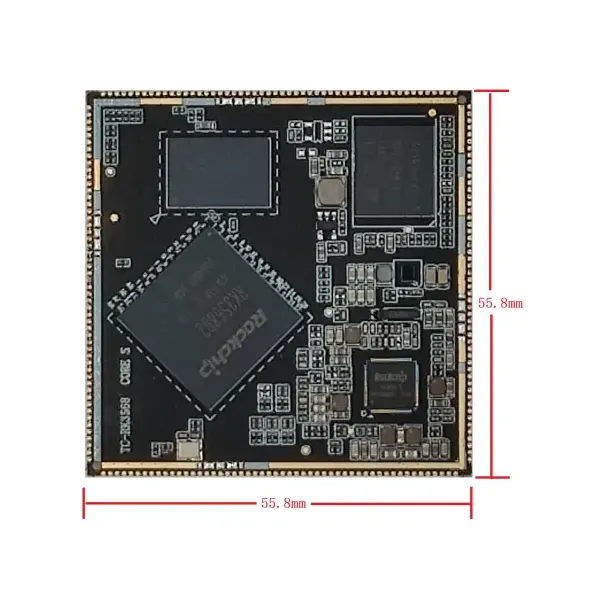

SOM फ्रन्ट

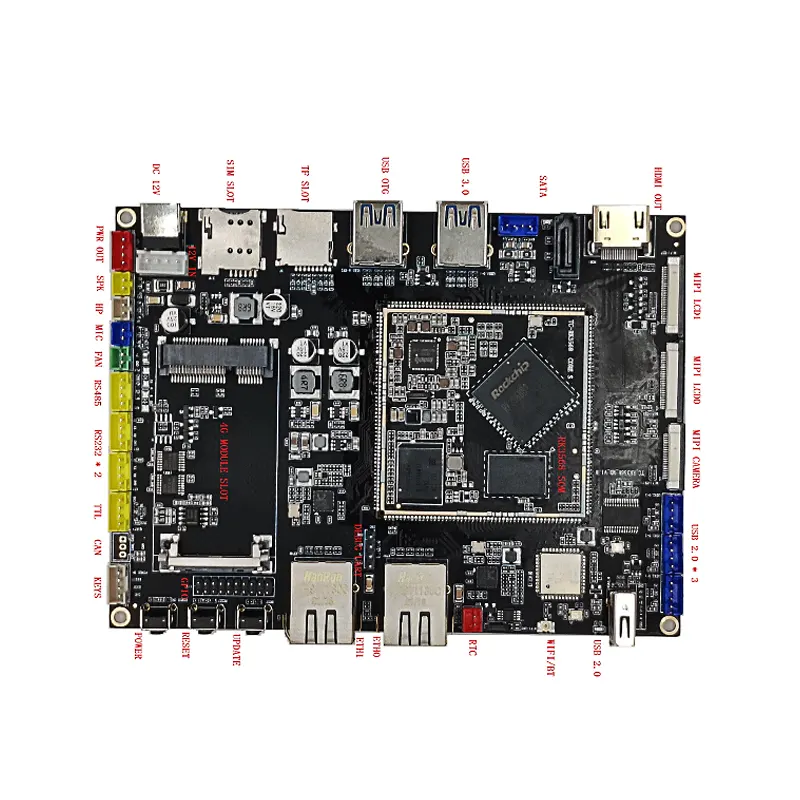

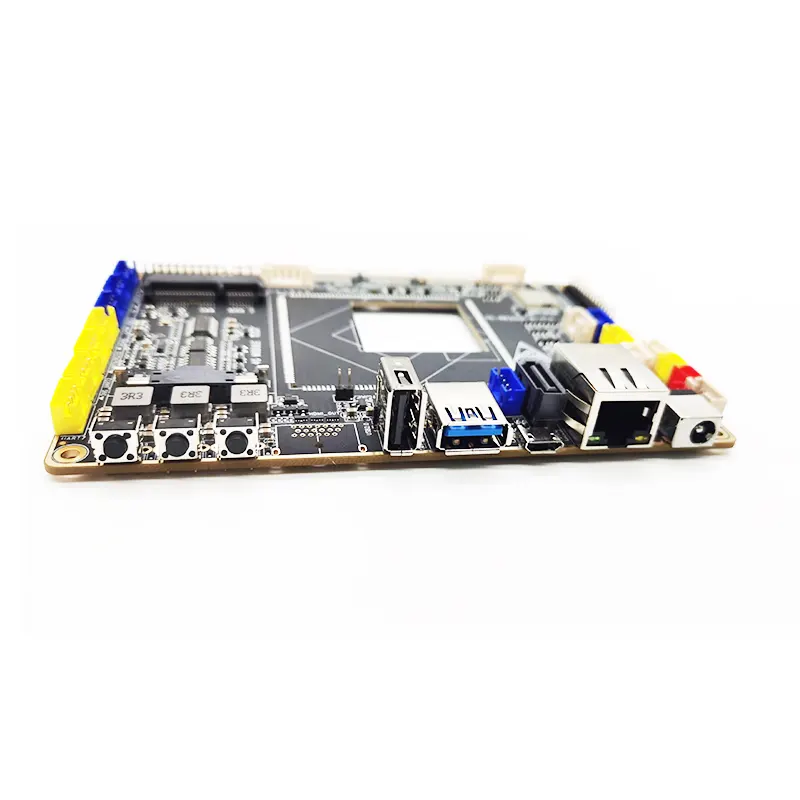

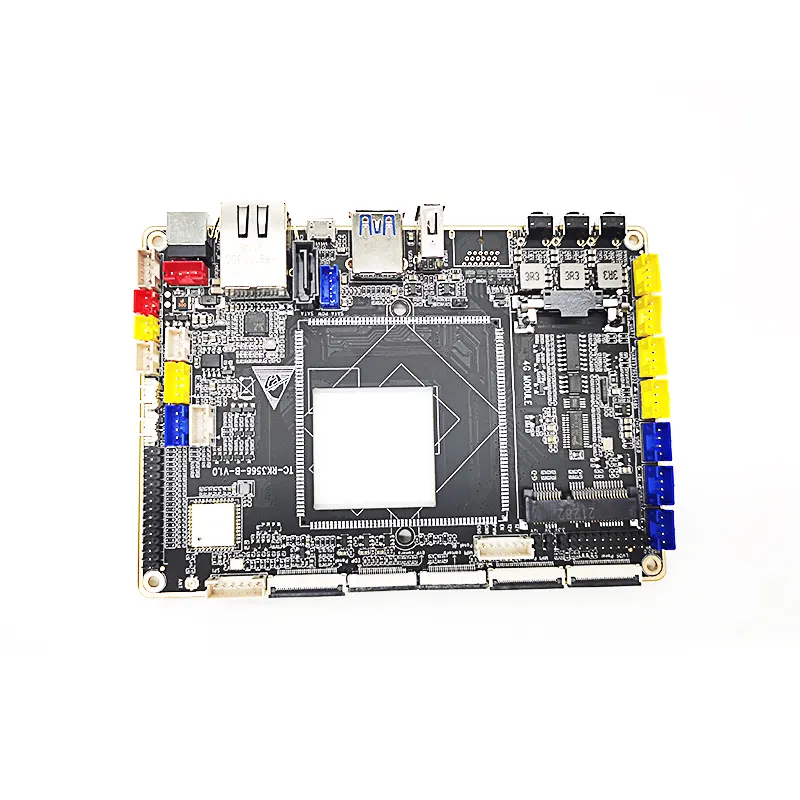

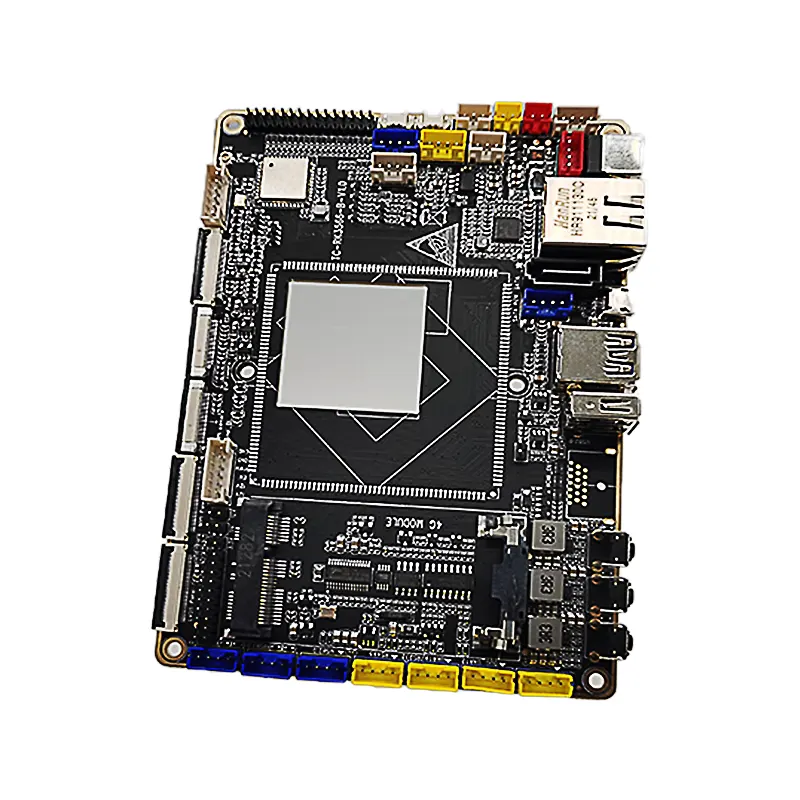

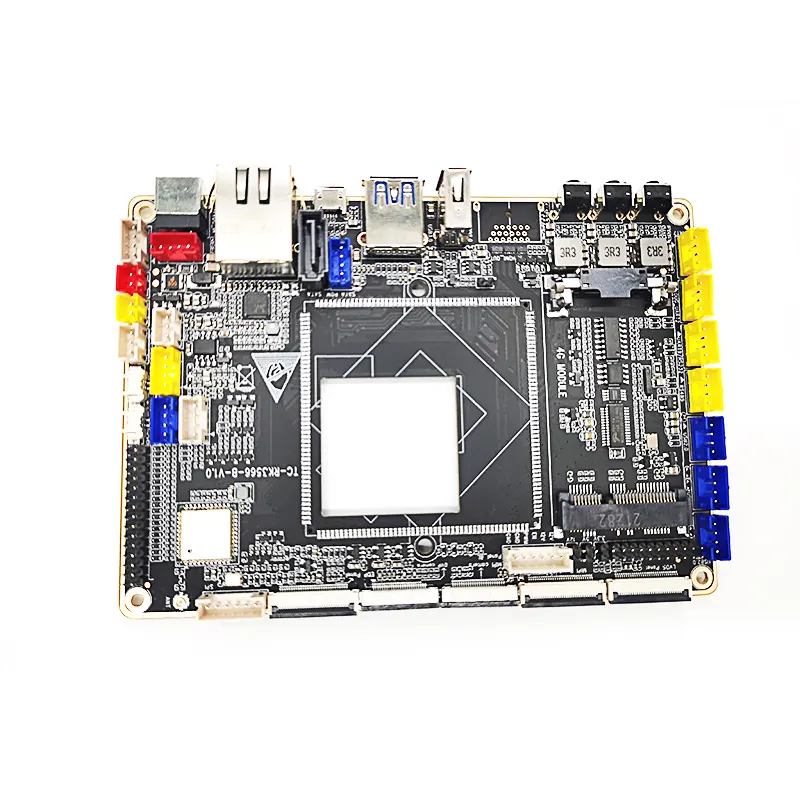

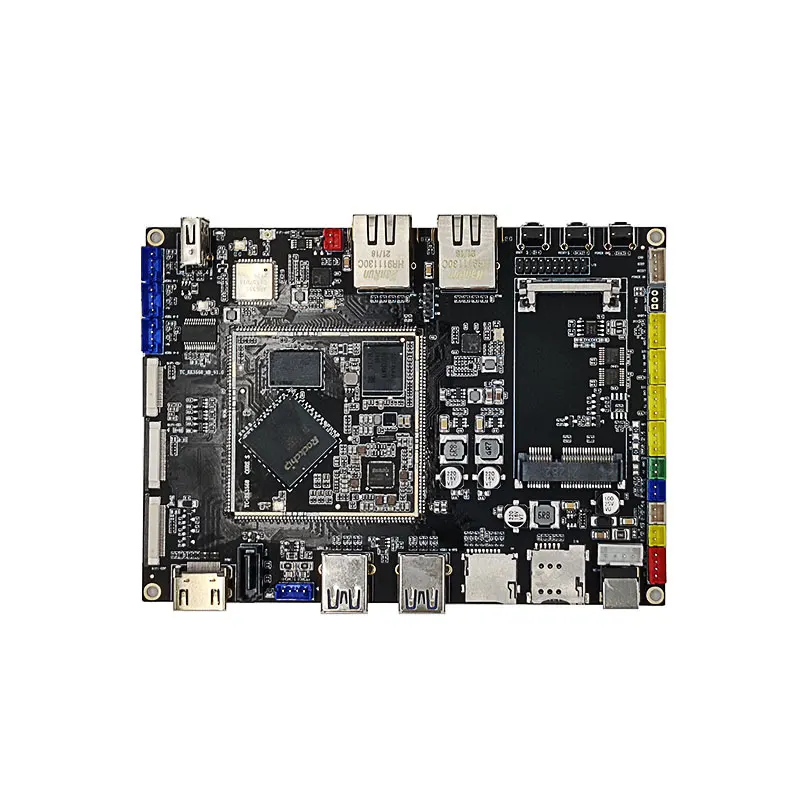

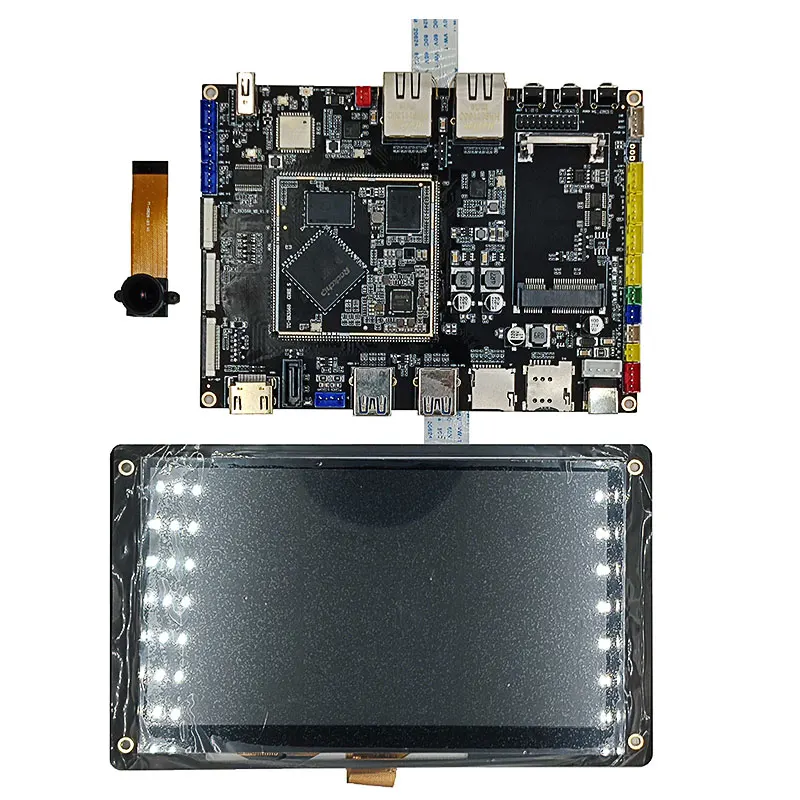

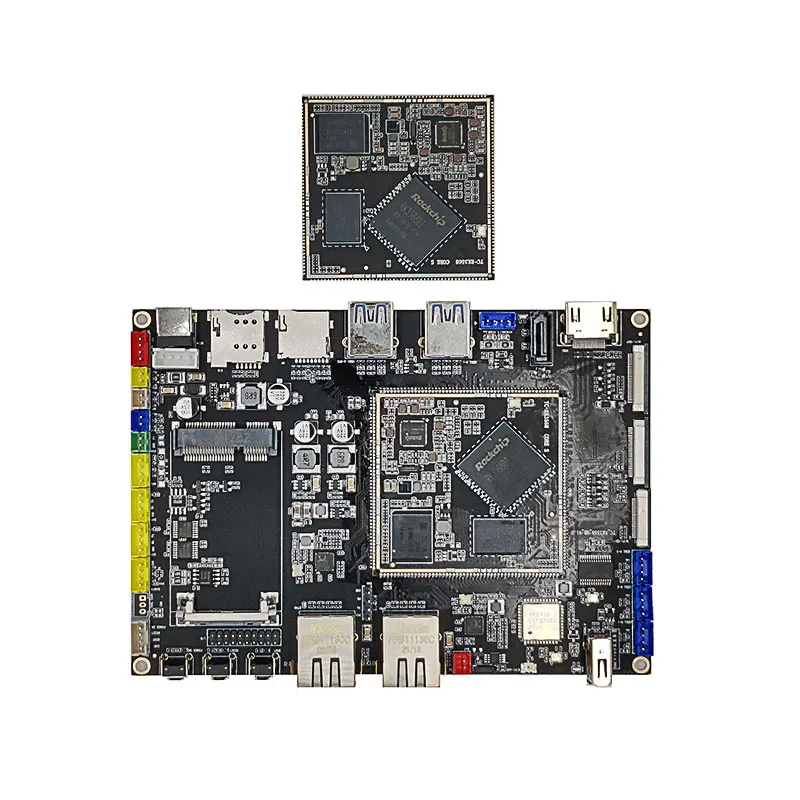

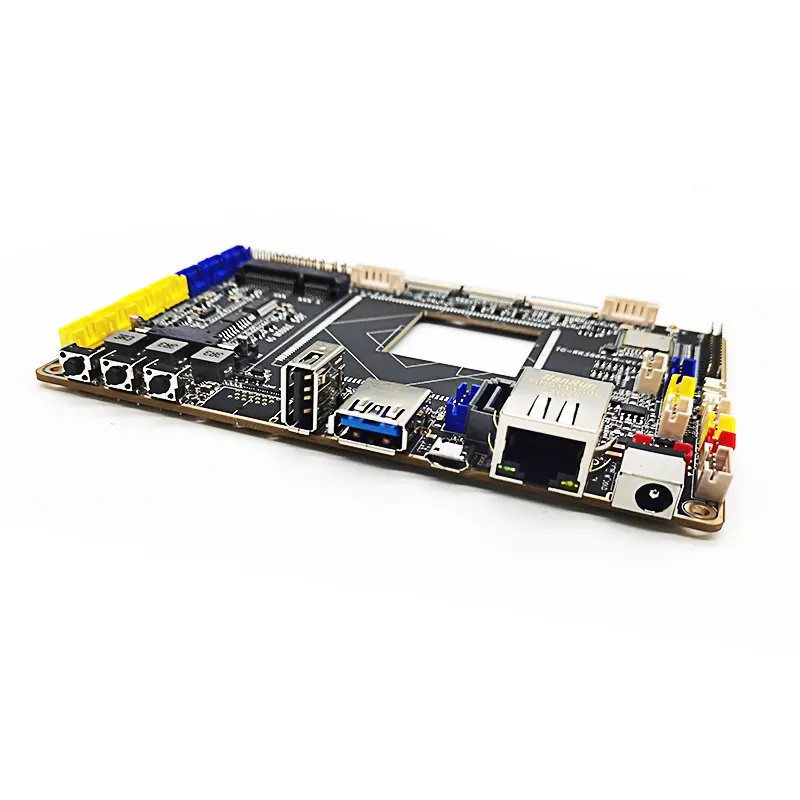

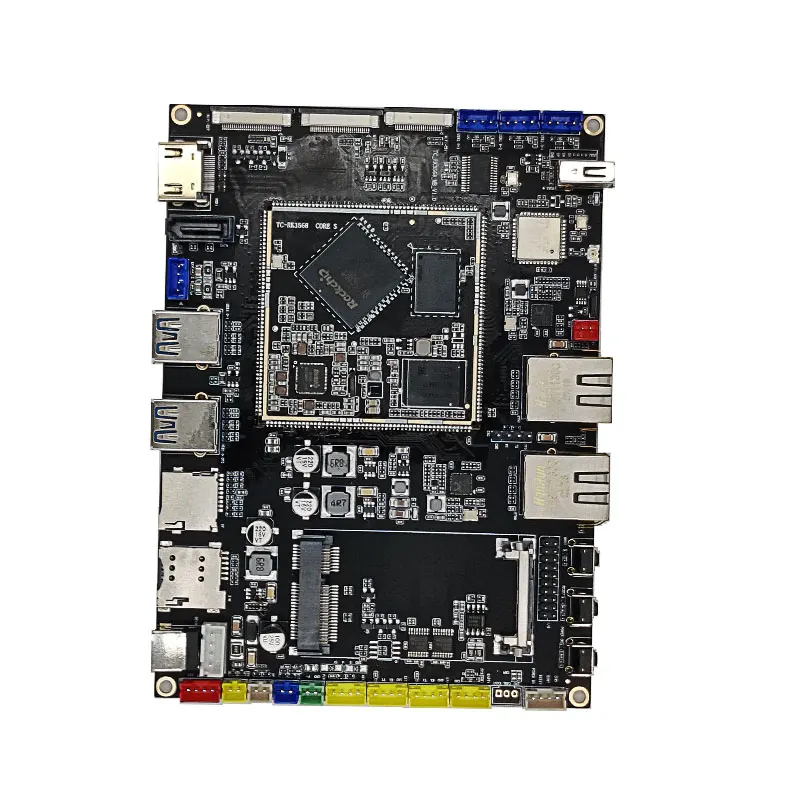

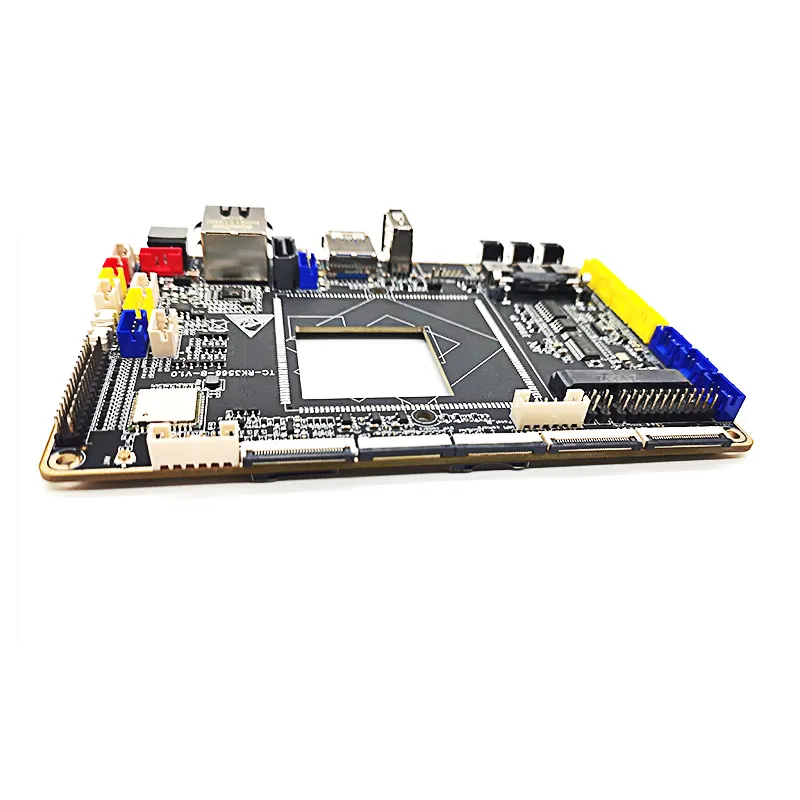

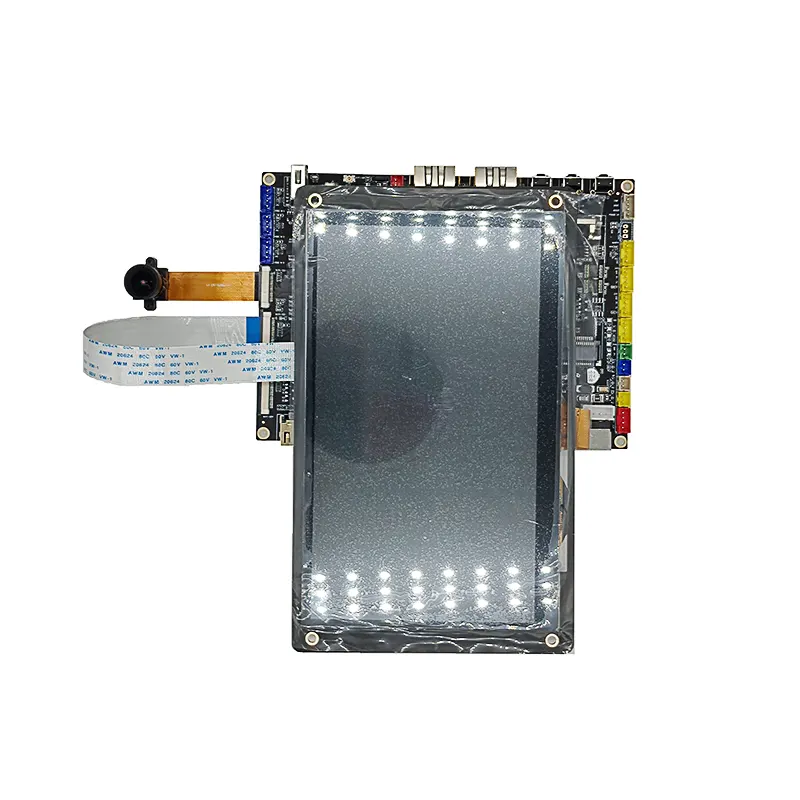

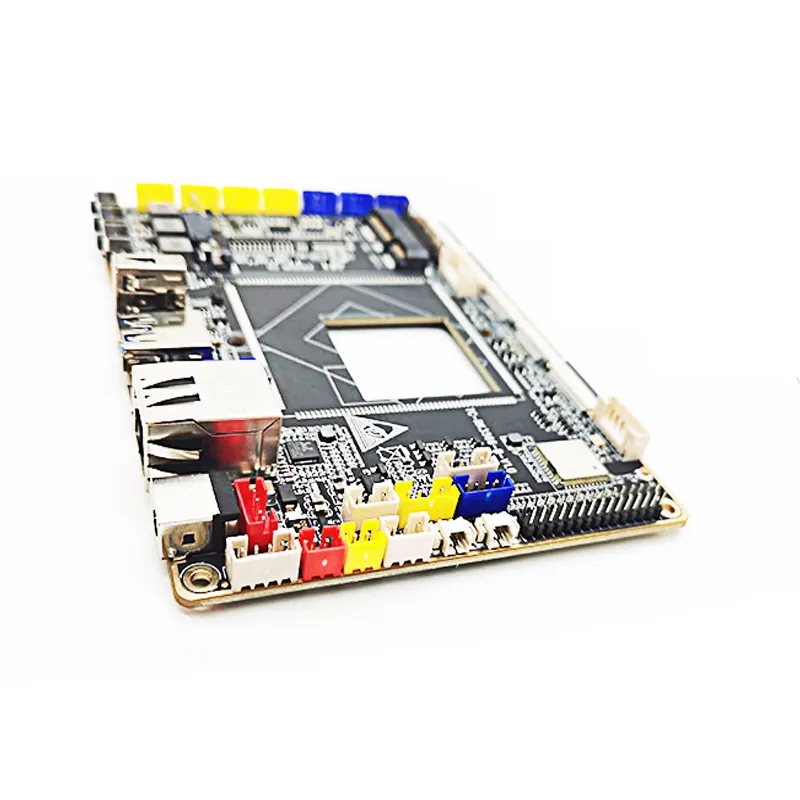

विकास बोर्ड उपस्थिति

अध्याय 2. SOM PIN परिभाषा

SOM पिन परिभाषा

PIN	कोर बोर्ड पिन परिभाषा	पूर्वनिर्धारित प्रकार्य	पूर्वनिर्धारित प्रकार्य विवरण	IO पावर	प्याड प्रकार IO पुल
1	VCC3V3_SYS	3.3V प्रणाली विद्युत आपूर्ति	इनपुट भोल्टेज 3.3V		-
2	VCC3V3_SYS	3.3V प्रणाली विद्युत आपूर्ति	इनपुट भोल्टेज 3.3V		-
3	GND	GND	GND		-
4	GND	GND	GND		-
5	SDMMC0_DET_L	SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u	SDMMC0 इनपुट पत्ता लगाउनुहोस्	3.3V	I/O UP
6	SDMMC0_D3	SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u	SDMMC0 डाटा पोर्ट	3.3V	I/O UP
7	SDMMC0_D2	SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u	SDMMC0 डाटा पोर्ट	3.3V	I/O UP
8	SDMMC0_D1	SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u	SDMMC0 डाटा पोर्ट	3.3V	I/O UP
9	SDMMC0_D0	SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u	SDMMC0 डाटा पोर्ट	3.3V	I/O UP
10	SDMMC0_CMD	SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u	SDMMC0 आदेश आउटपुट	3.3V	I/O UP
11	SDMMC0_CLK	SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d	SDMMC0 घडी आउटपुट	3.3V	I/O तल
12	RESETN	NPOR_U	रिसेट सिग्नल पत्ता लगाउनुहोस्	3.3V	-
13	RK809_PWRON	चालु गर	सिग्नल इनपुटमा पावर, बाह्य जडान पावर कुञ्जी, सक्रिय कम		-
14	रिकभरी	SARADC_VIN0	AD किबोर्ड इनपुट	1.8V	-
15	EXT_EN	EXT_EN	PMIC पावर सक्षम		-
16	HPR_OUT	HPR_OUT	हेडफोन ठीक बाहिर	3.3V	-
17	HPL_OUT	HPL_OUT	हेडफोन छोडियो	3.3V	-
18	SPKP_OUT	SPKP_OUT	बाहिर बोल्नुहोस्	5V/0.6W	-
19	SPKN_OUT	SPKN_OUT	बोल्नुहोस्-	5V/0.6W	-
20	MIC1_INN	MIC1_INN/MIC_R	MIC1_INN	3.3V	-
21	MIC1_INP	MIC1_INP/MIC_L	MIC1_INP	3.3V	-
22	HP_DET_L_GPIO3_C2	LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d	हेडफोन पत्ता लगाउनुहोस्	3.3V	I/O तल
23	SPK_CTL_H_GPIO3_C3	LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d		3.3V	I/O तल
24	VCC3V3_SD	3.3V बिजुली आपूर्ति	SD कार्डको लागि आउटपुट भोल्टेज 3.3V, रेटेड आउटपुट वर्तमान 2A		-
25	VCC_3V3	3.3V बिजुली आपूर्ति	आउटपुट भोल्टेज 3.3V, रेटेड आउटपुट वर्तमान 2A		-
26	VCC_1V8	1.8V पावर सप्लाई	आउटपुट भोल्टेज 1.8V, रेटेड आउटपुट वर्तमान 2.5A		-
27	PDM_SDI1_M0_ADC	I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d	PDM_SDI1_M0_ADC	3.3V	IO तल
28	PDM_SDI2_M0_ADC	I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d	PDM_SDI2_M0_ADC	3.3V	IO तल
29	PDM_SDI3_M0_ADC	I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d	PDM_SDI3_M0_ADC	3.3V	IO तल
30	PDM_CLK1_M0_ADC	I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d	PDM_CLK1_M0_ADC	3.3V	IO तल
31	GMAC0_TXD0	GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u	GMAC0 डाटा प्रसारण	1.8V	I/O UP
32	GMAC0_TXD1	GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u	GMAC0 डाटा प्रसारण	1.8V	I/O UP
33	GMAC0_TXD2	SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u	GMAC0 डाटा प्रसारण	1.8V	I/O UP
34	GMAC0_TXD3	SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u	GMAC0 डाटा प्रसारण	1.8V	I/O UP
35	GMAC0_TXEN	GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u	GMAC0 प्रसारण सक्षम	1.8V	I/O UP
36	GMAC0_TXCLK	SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d	GMAC0 प्रसारण घडी	1.8V	I/O तल
37	GMAC0_RXD0	GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u	GMAC0 डाटा प्राप्त गर्नुहोस्	1.8v	I/O UP
38	GMAC0_RXD1	I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d	GMAC0 डाटा प्राप्त गर्नुहोस्	1.8V	I/O तल
39	GMAC0_RXD2	SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u	GMAC0 डाटा प्राप्त गर्नुहोस्	1.8v	I/O UP
40	GMAC0_RXD3	SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u	GMAC0 डाटा प्राप्त गर्नुहोस्	1.8V	I/O UP
41	GMAC0_RXDV_CRS	I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d	GMAC0 RX डाटा मान्य संकेत	1.8V	I/O तल
42	GMAC0_RXCLK	SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u	GMAC0 घडी प्राप्त गर्नुहोस्	1.8V	I/O UP
43	ETH0_REFCLKO_25M	I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d	ETH0_REF CLOCK OUTPUT_25MHz CPU देखि PHY, पूर्वनिर्धारित NC	1.8V	I/O तल
44	GMAC0_MCLKINOUT	I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d	GMAC0 बाह्य घडी इनपुट	1.8V	I/O तल
45	GMAC0_MDC	I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d	MAC0 व्यवस्थापन घडी	1.8V	I/O तल
46	GMAC0_MDIO	I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d	MAC0 व्यवस्थापन आदेश र डाटा	1.8V	I/O तल
47	GMAC0_RSTN_GPIO3_B7	LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d		3.3V	IO तल
48	GMAC0_INT_PMEB_GPIO3_C0	LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d		3.3V	I/O तल
49	RTCTC_INT_L_GPIO0_D3	GPIO0_D3_d	RTC_IC_INT, सक्रिय कम	1.8V	I/O तल
50	I2C5_SDA_M0	LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d	I2C सीरियल पोर्ट 5	3.3V	I/O तल
51	I2C5_SCL_M0	LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d	I2C सीरियल पोर्ट 5	3.3V	I/O तल
52	PWM3_IR	PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d		3.3V	I/O तल
53	CAN1_TX_M1	PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d	डाटा ट्रान्समिट गर्न सकिन्छ	3.3V	I/O तल
54	CAN1_RX_M1	PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d	CAN डाटा प्राप्त	3.3V	I/O तल
55	UART2_RX_M0_DEBUG	UART2_RX_M0/GPIO0_D0_u	UART सिरियल पोर्ट	3.3V	I/O UP
56	UART2_TX_M0_DEBUG	UART2_TX_M0/GPIO0_D1_u	UART सीरियल पोर्ट डाटा डिबग लागि प्रसारण	3.3V	I/O UP
57	UART3_RX_M1	LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d	UART सीरियल पोर्ट डाटा प्राप्त	3.3V	I/O तल
58	UART3_TX_M1	LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d	UART सीरियल पोर्ट डाटा ट्रान्समिट	3.3V	I/O तल
59	UART4_TX_M1	LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d	UART सीरियल पोर्ट डाटा ट्रान्समिट	3.3V	I/O तल
60	UART4_RX_M1	LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d	UART सीरियल पोर्ट डाटा प्राप्त	3.3V	I/O तल
61	UART9_RX_M1	PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d	UART सीरियल पोर्ट डाटा प्राप्त	3.3V	I/O तल
62	UART9_TX_M1	PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d	UART सीरियल पोर्ट डाटा ट्रान्समिट	3.3V	I/O तल
63	UART7_RX_M1	PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d	UART सीरियल पोर्ट डाटा प्राप्त	3.3V	I/O तल
64	UART7_TX_M1	PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d	UART सीरियल पोर्ट डाटा ट्रान्समिट	3.3V	I/O तल
65	RS485_DIR_GPIO3_B5	LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d	RS485 डाटा दिशा	3.3V	I/O तल
66	DVP_PWREN0_H_GPIO0_B0	CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u		3.3V	I/O UP
67	WIFI_PWREN_L_GPIO0_C1	PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d		3.3V	I/O तल
68	I2S3_SDI_M0	LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d	I2S3_SDI	3.3V	I/O तल
69	I2S3_SDO_M0	LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d	I2S3_SDO	3.3V	I/O तल
70	I2S3_LRCK_M0	LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d	I2S3_LRCK	3.3V	I/O तल
71	I2S3_SCLK_M0	LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d	I2S3_SCLK	3.3V	I/O तल
72	HOST_WAKE_BT_H_GPIO3_A2	LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d	HOST_WAKE_BT	3.3V	I/O तल
73	BT_WAKE_HOST_H_GPIO3_A1	LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d	BT_WAKE_HOST	3.3V	I/O तल
74	BT_REG_ON_H_GPIO3_A0	LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d	ब्लुटुथ मोड्युल पावर सक्षम	3.3V	I/O तल
75	UART8_RX_M0	CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d	UART सीरियल पोर्ट डाटा प्राप्त	1,8V	I/O तल
76	UART8_TX_M0	I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d	UART सीरियल पोर्ट डाटा ट्रान्समिट	1.8V	I/O तल
77	UART8_CTSN_M0	SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u	UART8_CTSn_M0	1.8V	I/O तल
78	UART8_RTSN_M0	SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d	UART8_RTSn_M0	1.8V	I/O तल
79	WIFI_REG_ON_H_GPIO3_D5	CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d	WIFI_REG सक्षम गर्नुहोस्	1.8V	I/O तल
80	WIFI_WAKE_HOST_H_GPIO3_D4	CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d	WIFI वेक अप होस्ट	1.8V	I/O तल
81	SDMMC2_CLK_M0	CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d	SDMMC2 घडी	1.8V	I/O तल
82	SDMMC2_CMD_M0	CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d	SDMMC2 आदेश	1.8V	I/O तल
83	SDMMC2_D3_M0	CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d	SDMMC2 डाटा	1.8V	I/O तल
84	SDMMC2_D2_M0	CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d	SDMMC2 डाटा	1.8V	I/O तल
85	SDMMC2_D1_M0	CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d	SDMMC2 डाटा	1.8V	I/O तल
86	SDMMC2_D0_M0	CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d	SDMMC2 डाटा	1.8V	I/O तल
87	GMAC1_INT/PMEB_GPIO3_A7	LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d		3.3V	I/O तल
88	GMAC1_RSTN_GPIO3_B0	LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d		3.3V	I/O तल
89	GMAC1_MDIO_M1	IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d	GMAC1 व्यवस्थापन आदेश र डाटा	1.8V	I/O तल
90	GMAC1_MDC_M1	CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d	GMAC1 व्यवस्थापन घडी	1.8V	I/O तल
91	GMAC1_MCLKINOUT_M1	CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d	GMAC1 बाह्य घडी इनपुट	1.8V	I/O तल
92	ETH1_REFCLKO_25M_M1	I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d	ETH1 घडी आउटपुट	1.8V	I/O तल
93	GMAC1_RXCLK_M1	CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d	GMAC1 घडी प्राप्त	1.8V	I/O तल
94	GMAC1_RXDV_CRS_M1	ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d	GMAC1 RX डाटा मान्य संकेत	1.8V	I/O तल
95	GMAC1_RXD3_M1	CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d	GMAC1 डाटा प्राप्त	1.8V	I/O तल
96	GMAC1_RXD2_M1	CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d	GMAC1 डाटा प्राप्त	1.8V	I/O तल
97	GMAC1_RXD1_M1	CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d	GMAC1 डाटा प्राप्त	1.8V	I/O तल
98	GMAC1_RXD0_M1	CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d	GMAC1 डाटा प्राप्त	1.8V	I/O तल
99	GMAC1_TXCLK_M1	CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d	GMAC1 प्रसारण घडी	1.8V	I/O तल
100	GMAC1_TXEN_M1	ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d	GMAC1 प्रसारण सक्षम	1.8V	I/O तल
101	GMAC1_TXD3_M1	CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d	GMAC1 डाटा प्रसारण	1.8V	I/O तल
102	GMAC1_TXD2_M1	CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d	GMAC1 डाटा प्रसारण	1.8V	I/O तल
103	GMAC1_TXD1_M1	CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d	GMAC1 डाटा प्रसारण	1.8V	I/O तल
104	GMAC1_TXD0_M1	CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d	GMAC1 डाटा प्रसारण	1.8V	I/O तल
105	TP_RST_L_GPIO0_B6	I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u	टचप्यानल रिसेट	3.3V	I/O UP
106	TP_INT_L_GPIO0_B5	I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u	टचप्यानल अवरोध डेटा इनपुट	3.3V	I/O UP
107	I2C1_SDA_TP	I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u	I2C सिरियल पोर्ट १	3.3V	I/O UP
108	I2C1_SCL_TP	I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u	I2C सिरियल पोर्ट १	3.3V	I/O UP
109	I2C3_SCL_M0	I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u	I2C सीरियल पोर्ट 3	3.3V	I/O UP
110	I2C3_SDA_M0	I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u	I2C सीरियल पोर्ट 3	3.3V	I/O UP
111	I2C2_SCL_M1	I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d	I2C सिरियल पोर्ट २	1.8V	I/O तल
112	I2C2_SDA_M1	I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d	I2C सिरियल पोर्ट २	1.8V	I/O तल
113	MIPI_CAM1_PDN_L_GPIO3_D3	LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d	क्यामेरा १ पावर डाउन	3.3V	I/O तल
114	MIPI_CAM1_RST_L_GPIO3_D2	LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d	Camera1 रिसेट	3.3V	I/O तल
115	MIPI_CAM0_RST_L_GPIO3_D4	LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d	क्यामेरा0 रिसेट	3.3V	I/O तल
116	MIPI_CAM0_PDN_L_GPIO3_D5	LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d	क्यामेरा ० पावर डाउन	3.3V	I/O तल
117	USB2_HOST2_DM	USB2_HOST2_DM	USB2_HOST2_DM	3.3V	-
118	USB2_HOST2_DP	USB2_HOST2_DP	USB2_HOST2_DP	3.3V	-
119	USB2_HOST3_DM	USB2_HOST3_DM	USB2_HOST3_DM	3.3V	-
120	USB2_HOST3_DP	USB2_HOST3_DP	USB2_HOST3_DP	3.3V	-
121	REFCLK_OUT	REFCLK_OUT/GPIO0_A0_d	क्यामेराको लागि घडी आउटपुट	3.3V	I/O तल
122	CIF_CLKOUT	CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d	CIF घडी बाहिर	1.8V	I/O तल
123	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	1.8V	-
124	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	1.8V	-
125	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	1.8V	-
126	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	1.8V	-
127	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	1.8V	-
128	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	1.8V	-
129	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	1.8V	-
130	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	1.8V	-
131	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	1.8V	-
132	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	1.8V	-
133	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	1.8V	-
134	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	1.8V	-
135	LCD1_PWREN_H_GPIO0_C5	PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d	LCD पावर सक्षम	3.3V	I/O तल
136	LCD1_BL_PWM5	PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d	LCD ब्याकलाइट PWM	3.3V	I/O तल
137	LCD1_BL_PWM4	PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d	LCD ब्याकलाइट PWM	3.3V	I/O तल
138	LCD0_PWREN_H_GPIO0_C7	HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d	LCD पावर सक्षम	3.3V	I/O तल
139	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	1.8V	-
140	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	1.8V	-
141	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	1.8V	-
142	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	1.8V	-
143	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	1.8V	-
144	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	1.8V	-
145	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	1.8V	-
146	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	1.8V	-
147	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	1.8V	-
148	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	1.8V	-
149	HDMI_TXCLKN_PORT	HDMI_TX_CLKN	HDMI_TX2CLKN_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
150	HDMI_TXCLKP_PORT	HDMI_TX_CLKP	HDMI_TXCLKP_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
151	HDMI_TX0N_PORT	HDMI_TX_D0N	HDMI_TX0N_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
152	HDMI_TX0P_PORT	HDMI_TX_D0P	HDMI_TX0P_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
153	HDMI_TX1N_PORT	HDMI_TX_D1N	HDMI_TX1N_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
154	HDMI_TX1P_PORT	HDMI_TX_D1P	HDMI_TX1P_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
155	HDMI_TX2N_PORT	HDMI_TX_D2N	HDMI_TX2N_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
156	HDMI_TX2P_PORT	HDMI_TX_D2P	HDMI_TX2P_PORT, र श्रृंखला प्रतिरोध 2.2R	1.8V	-
157	HDMITX_SCL	HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u	HDMI को लागि I2C सीरियल पोर्ट	3.3V	I/O UP
158	HDMITC_SDA	HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u	HDMI को लागि I2C सीरियल पोर्ट	3.3V	I/O UP
159	HDMITX_CEC_M0	HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u	HDMITX_CEC	3.3V	I/O UP
160	HDMI_TX_HPDIN	HDMI_TX_HPDIN	HDMI_TX हट प्लग	1.8V	-
161	PCIE30X2_CLKREQN_M1	LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d	PCIE30X2_CLKREQn	3.3	I/O तल
162	PCIE30X2_WAKEN_M1	LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d	PCIE30X2_WAKEn	3.3V	I/O तल
163	PCIE30X2_PERSTN_M1	LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d	PCIE30X2 रिसेट	3.3V	I/O तल
164	PCIE30X2_PRSNT_L_GPIO2_D7	LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d	PCIE30X2 वेक होस्ट	3.3V	I/O तल
165	PCIE_PWREN_H_GPIO0_D4	GPIO0_D4_d	PCIE पावर सक्षम गर्नुहोस्	1.8V	I/O तल
166	PCIE30_RX1N	PCIE30_RX1N	PCIE30_RX1N	1.8V	-
167	PCIE30_RX1P	PCIE30_RX1P	PCIE30_RX1P	1.8V	-
168	PCIE30_RX0N	PCIE30_RX0N	PCIE30_RX0N	1.8V	-
169	PCIE30_RX0P	PCIE30_RX0P	PCIE30_RX0P	1.8V	-
170	PCIE30_TX1N	PCIE30_TX1N	PCIE30_TX1N	1.8V	-
171	PCIE30_TX1P	PCIE30_TX1P	PCIE30_TX1P	1.8V	-
172	PCIE30_TX0N	PCIE30_TX0N	PCIE30_TX0N	1.8V	-
173	PCIE30_TX0P	PCIE30_TX0P	PCIE30_TX0P	1.8V	-
174	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	1.8V	-
175	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	1.8V	-
176	PCIE20_REFCLKN	PCIE20_REFCLKN	PCIE20_REFCLKN	1.8V	-
177	PCIE20_REFCLKP	PCIE20_REFCLKP	PCIE20_REFCLKP	1.8V	-
178	SATA2_RXN	PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1	SATA2_RXN	1.8V	-
179	SATA2_RXP	PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1	SATA2_RXP	1.8V	-
180	SATA2_TXN	PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1	SATA2_TXN	1.8V	-
181	SATA2_TXP	PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1	SATA2_TXP	1.8V	-
182	SATA2_ACT_LED	EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d	SATA सक्रिय संकेत गर्दछ	3.3V	I/O तल
183	USB3_HOST1_SSTXP	USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0	USB3_HOST1_SSTXP	1.8V	-
184	USB3_HOST1_SSTXN	USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0	USB3_HOST1_SSTXN	1.8V	-
185	USB3_HOST1_SSRXP	USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0	USB3_HOST1_SSRXP	1.8V	-
186	USB3_HOST1_SSRXN	USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0	USB3_HOST1_SSRXN	1.8V	-
187	USB3_HOST1_DM	USB3_HOST1_DM	USB3_HOST1_DM	3.3V	-
188	USB3_HOST1_DP	USB3_HOST1_DP	USB3_HOST1_DP	3.3V	-
189	USB3_OTG0_SSTXP	USB3_OTG0_SSTXP/SATA0_TXP	USB3_OTG0_SSTXP	1.8V	-
190	USB3_OTG0_SSTXN	USB3_OTG0_SSTXN/SATA0_TXN	USB3_OTG0_SSTXN	1.8V	-
191	USB3_OTG0_SSRXP	USB3_OTG0_SSRXP/SATA0_RXP	USB3_OTG0_SSRXP	1.8V	-
192	USB3_OTG0_SSRXN	USB3_OTG0_SSRXN/SATA0_RXN	USB3_OTG0_SSRXN	1.8V	-
193	USB3_OTG0_DM	USB3_OTG0_DM	USB3_OTG0_DM	3.3V	-
194	USB3_OTG0_DP	USB3_OTG0_DP	USB3_OTG0_DP	3.3V	-
195	USB3_OTG0_ID	USB3_OTG0_ID	USB3_OTG0_ID	3.3V	-
196	USB3_OTG0_VBUSDET	USB3_OTG0_VBUSDET	USB3_OTG0_VBUS पत्ता लगाउनुहोस्	3.3V	-
197	USB_HOST_PWREN_H_GPIO0_A6	GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d	USB होस्ट पावर सक्षम गर्नुहोस्	3.3V	I/O तल
198	USB_OTG_PWREN_H_GPIO0_A5	SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d	USB OTG पावर सक्षम	3.3V	I/O तल
199	DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	1.8V	-
200	DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	1.8V	-
201	DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	1.8V	-
202	DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	1.8v	-
203	DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	1.8V	-
204	DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	1.8V	-
205	DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	1.8V	-
206	DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	1.8V	-
207	DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	1.8V	-
208	DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	1.8V	-

अध्याय 3. विकास बोर्ड

साइज

आकार 150mm * 110mm, 4 तह, 1.6mm मोटाई छ।

इन्टरफेस विवरण

इन्टरफेस विवरण
NO	नाम
ã1ã	DC 12V इनपुट/4pin 2.54mm 12V इनपुट
ã2ã	4G मोड्युल सिम कार्ड स्लट
ã3ã	TF कार्ड स्लट
ã4ã	USB OTG
ã5ã	USB3.0 HOST
ã6ã	SATA डाटा
ã7ã	HDMI बाहिर
ã8ã	MIPI LCD1
ã9ã	MIPI LCD0
ã10ã	MIPI क्यामेरा
ã11ã	USB2.0 * 3
ã12ã	USB2.0 TypeA
ã13ã	WIFI/BT(AP6335)
ã14ã	RTC
ã15ã	ETH0
ã16ã	ETH1
ã17ã	अपडेट कुञ्जी
ã18ã	कुञ्जी रिसेट गर्नुहोस्
ã19ã	पावर कुञ्जी
ã20ã	कुञ्जीहरू (4pin 2.0mm)
ã21ã	CAN(3pin 2.0mm)
ã22ã	Uart TTL (4pin 2.0mm)
ã23ã	RS232 * 2 (4pin 2.0mm)
ã24ã	RS485(4pin 2.0mm)
ã25ã	FAN(2pin 2.0mm)
ã26ã	MIC(2pin 2.0mm)
ã27ã	HP (2pin 2.0mm)
ã28ã	SPK(2pin 2.0mm)
ã29ã	पावर आउट (4pin 2.0mm)
ã30ã	डिबग Uart (4pin 2.0mm)
ã31ã	GPIO(2*10pin 2,0mm)
ã32ã	4G मोड्युल स्लट (PCIE पोर्ट)
ã33ã	RK3568 SOM

बोर्डले 12V DC पावर सप्लाई प्रयोग गर्दछ, जुन DC 12V इनपुट कनेक्टर वा 4pin 2.54mm 12V इनपुट कनेक्टरद्वारा जडान हुन्छ।

अन्य इन्टरफेसहरूको विवरण, विकास बोर्डको योजनाबद्ध रेखाचित्र र लेआउटलाई सन्दर्भ गर्न सक्छ।

अध्याय ४. हार्डवेयर डिजाइन

डिजाइन सन्दर्भ

TC-RK3568 विकास बोर्डलाई हार्डवेयर प्लेटफर्मको रूपमा लिनुहोस्, तपाईले पावर डिजाइन, USB डिजाइन, PCIE पोर्ट डिजाइन, MIPI डिस्प्ले डिजाइन, अडियो डिजाइन, इथरनेट डिजाइन, क्यामेरा डिजाइन, आदि सन्दर्भ गर्न सक्नुहुन्छ। यी ग्राहकहरूको लागि खुला छन्, हाम्रो क्यारियर बोर्ड डिजाइन सन्दर्भ गर्न सक्नुहुन्छ।

अध्याय 5. सफ्टवेयर डिजाइन

TC-RK3568 विकास प्लेटफर्मले Android11, Linux Buildroot, Ubuntu र Debian System OS लाई समर्थन गर्दछ, स्रोत कोडहरू खुला छन्। तपाईंले सन्दर्भहरू पढ्न सक्नुहुन्छ जस्तै Thinkcore TC-RK3568 प्रणाली प्रयोगकर्ता म्यानुअल।

हट ट्यागहरू: RK3568 कोर बोर्ड, निर्माता, आपूर्तिकर्ता, चीन, किन्नुहोस्, थोक, कारखाना, चीनमा निर्मित, मूल्य, गुणस्तर, नयाँ, सस्तो

उत्पादन ट्याग

सम्बन्धित श्रेणी
